Le HUAWEI MateBook X Pro est un ordinateur portable de haute performance connu pour son design élégant et ses fonctionnalités robustes. Cependant, les utilisateurs peuvent parfois rencontrer des problèmes où l'ordinateur portable cesse de fonctionner lors d'une utilisation normale. Ce guide décrit le processus de dépannage et de réparation pour ce problème, en particulier lorsqu'aucun dommage dû à l'eau ou aux chutes n'est évident.
Phénomène de défaut

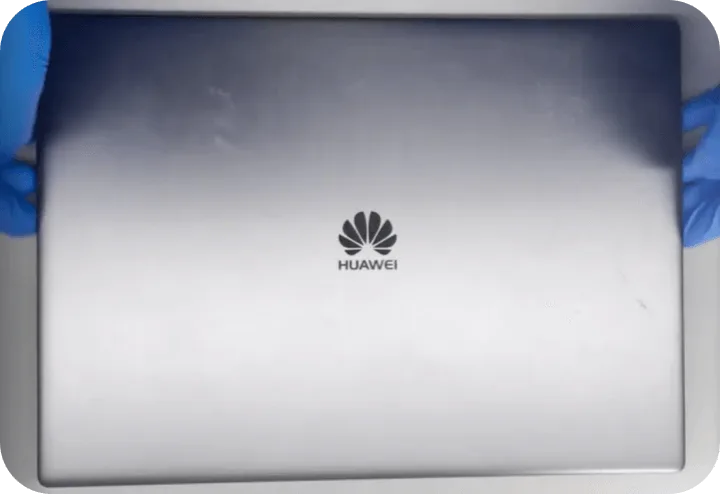

Un client a signalé que son HUAWEI MateBook X Pro avait cessé de fonctionner lors d'une utilisation normale. Malgré les réparations effectuées par plusieurs magasins, le problème n'a pas été résolu. L'ordinateur portable ne présentait aucun signe de dégâts causés par l'eau ou les chutes.
Dépannage

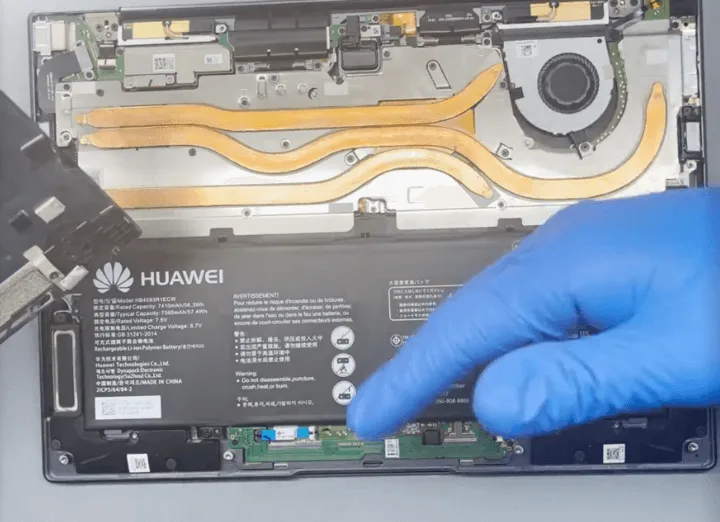

Tout d'abord, démontons le MateBook X. Avant de connecter la carte mère à l'alimentation en courant continu, il est conseillé de vérifier d'abord l'état de la carte mère, au cas où elle serait endommagée par l'eau et causerait des problèmes plus graves.
(les commentaires du client servent uniquement de référence pour la réparation, nous devons toujours suivre le processus de réparation correct).

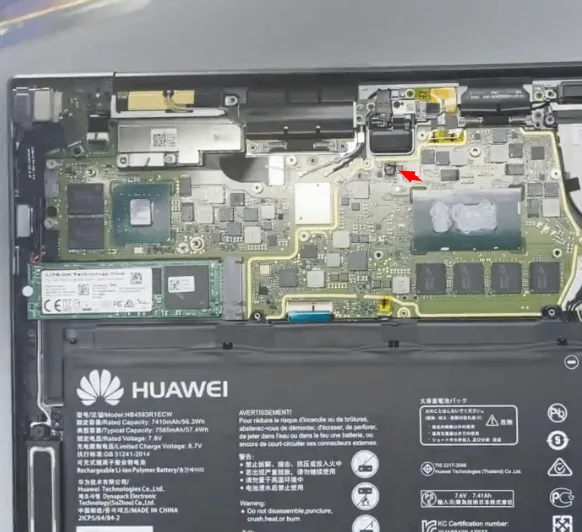

Après avoir retiré le couvercle arrière, nous pouvons sentir une odeur de brûlé provenant de la carte mère.
Retirez la carte mère et vérifiez attentivement, il y a une puce qui est sérieusement brûlée, nous pouvons voir les traces de brûlure avec nos yeux directement.

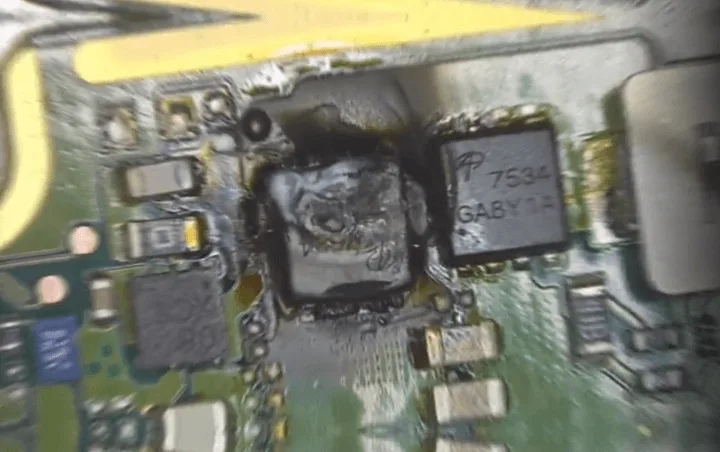

Vérifiez au microscope que les composants ont été brûlés et carbonisés.
- Celle de gauche est très carbonisée, on peut la décoller facilement avec une pince à épiler.
- Celui du côté droit semble également défectueux, nous devrons le ressouder plus tard.

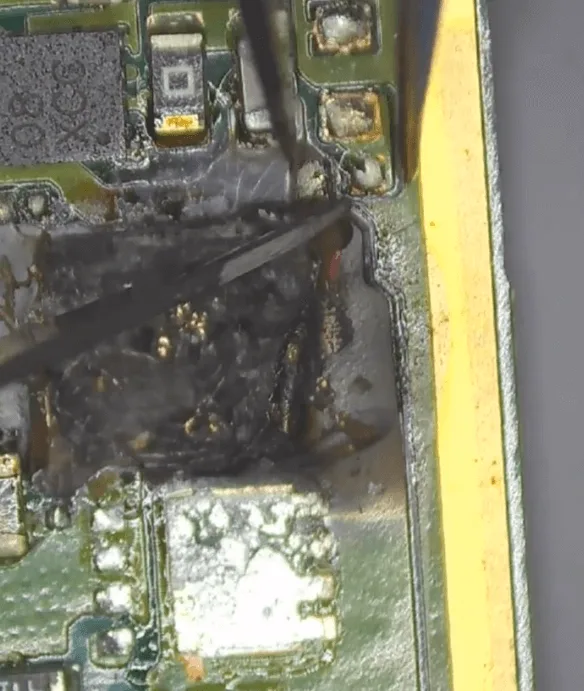

Après avoir retiré les deux puces, nous devons également découper soigneusement le circuit imprimé carbonisé de surface à l'aide d'un couteau à sculpter. Le circuit imprimé carbonisé est conducteur une fois connecté à l'alimentation, tout comme une opération délicate, nous devons être très prudents lorsque nous nous occupons de la carte mère.

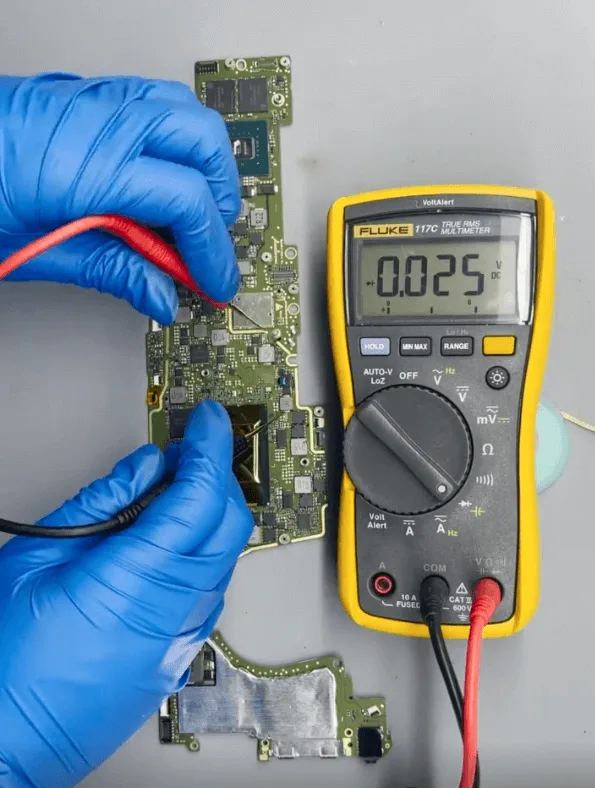

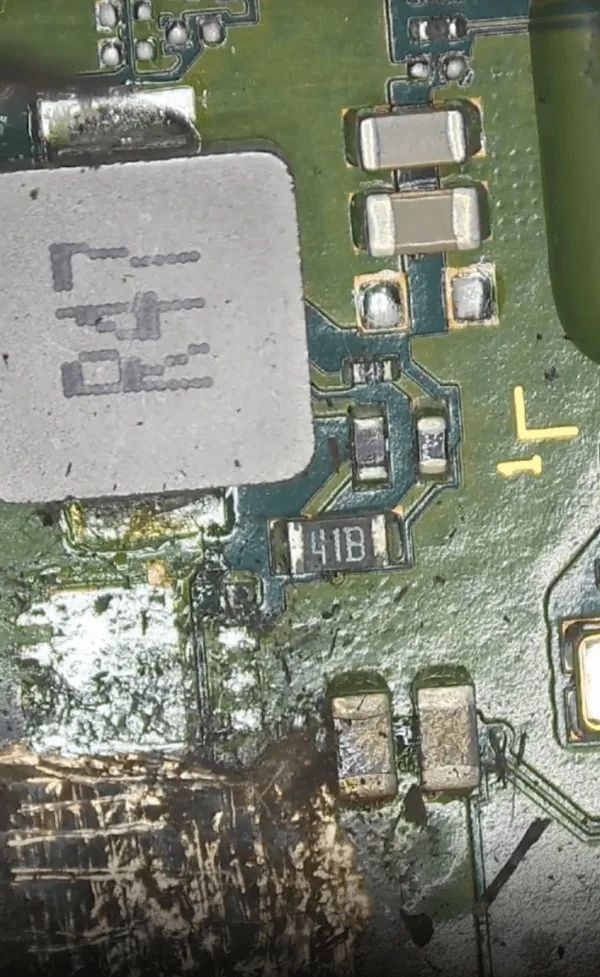

Mesurez ensuite la valeur de la diode de la puce MOSFET. La valeur de la diode de la face avant est correcte, mais la valeur de la diode arrière est court-circuitée.
La face arrière est connectée à l'unité centrale, la valeur de la diode court-circuitée signifie qu'il peut s'agir d'un court-circuit de l'unité centrale ou que le rail interne de la carte de circuit imprimé est endommagé.

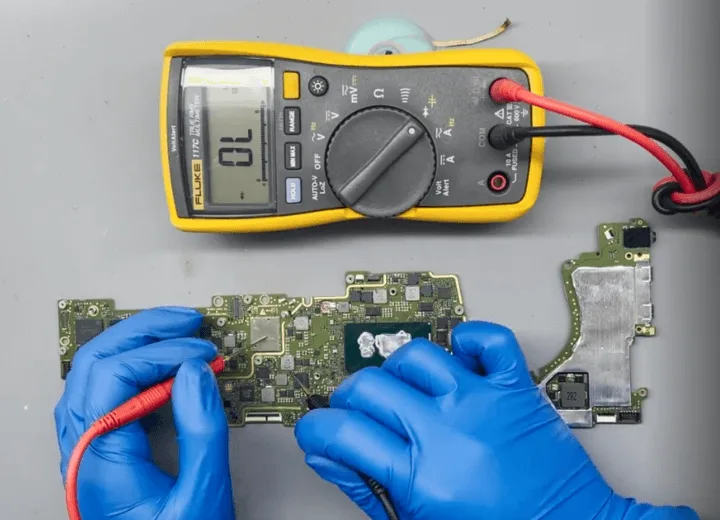

Avant de vérifier si le CPU est bon ou non, mesurons d'abord toutes les inductances principales pour voir s'il n'y a pas d'autres défauts sur les autres rails d'alimentation principaux.
Après mesure, toutes les valeurs des diodes des inducteurs sont correctes.
Ensuite, nous allons retirer l'unité centrale
Le processus d'opération en bref

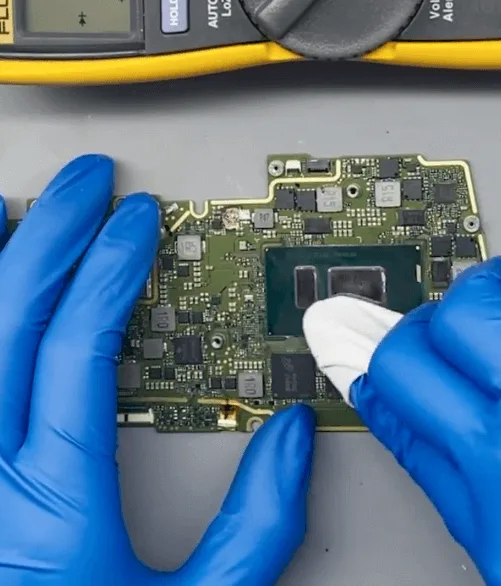

Tout d'abord, enlevons la graisse thermique sur l'unité centrale à l'aide de l'outil essuie-glace antistatique.

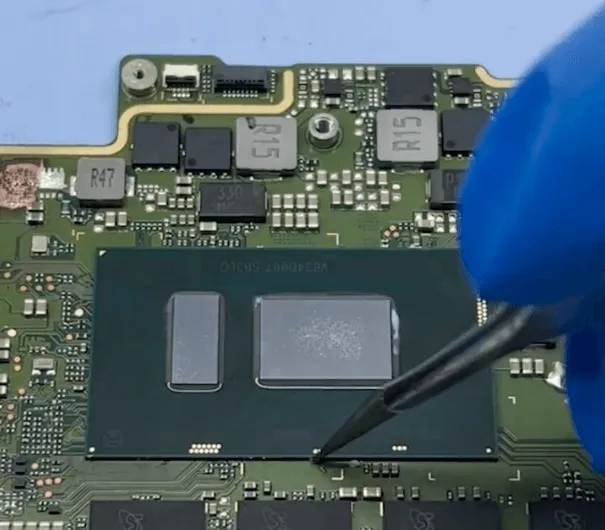

Ensuite, marquez légèrement l'emplacement de l'unité centrale à l'aide d'un couteau de sculpture.

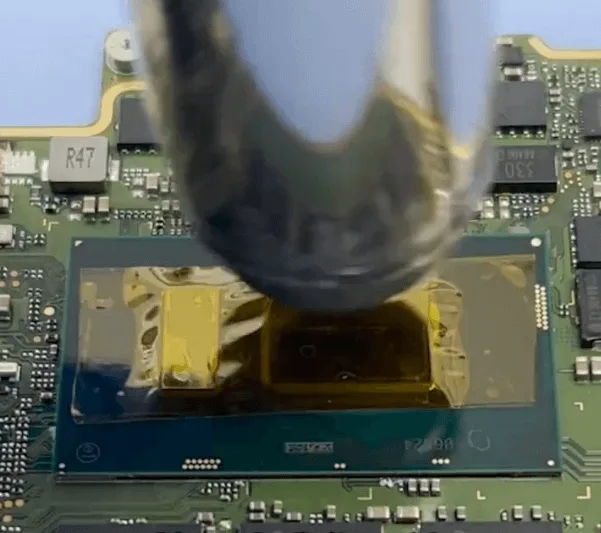

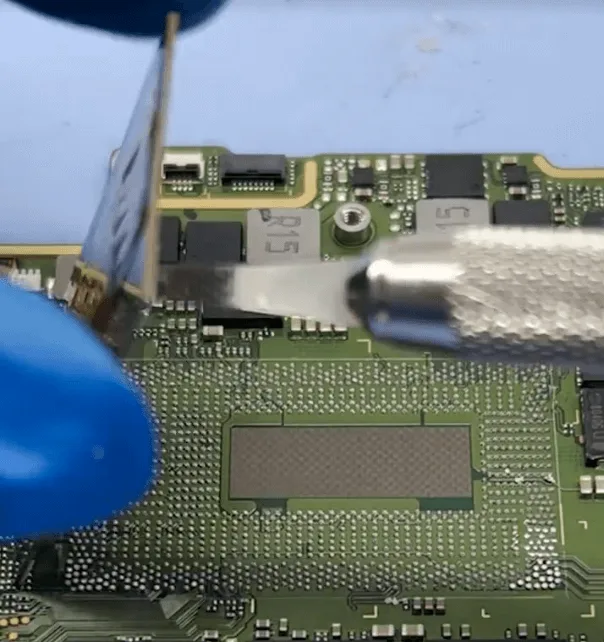

Ensuite, chauffez uniformément la puce CPU avec le pistolet à air chaud, et retirez la puce lorsque l'étain entre le PCB et la puce CPU est fondu.

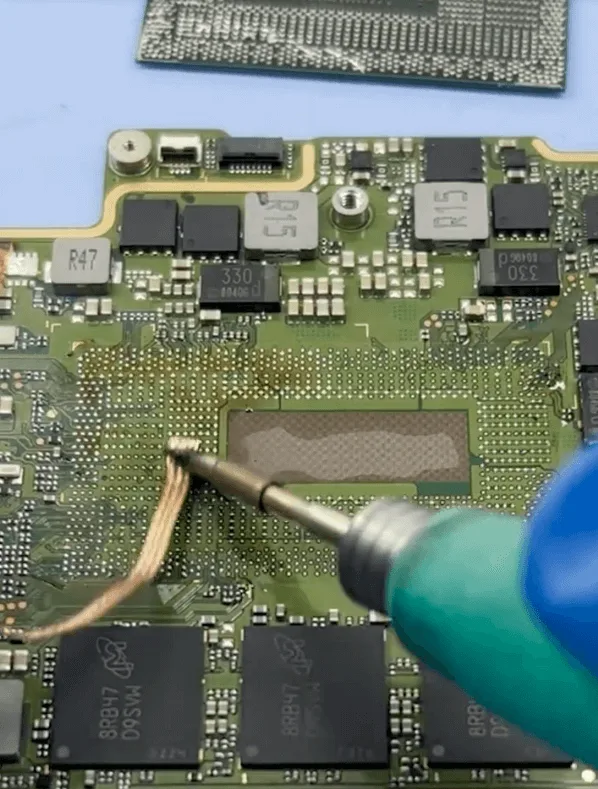

Après avoir retiré la puce CPU, nettoyons les plots de collage sur le circuit imprimé avec le fer à souder et la mèche à souder.
Remplacement de l'unité centrale et des puces endommagées

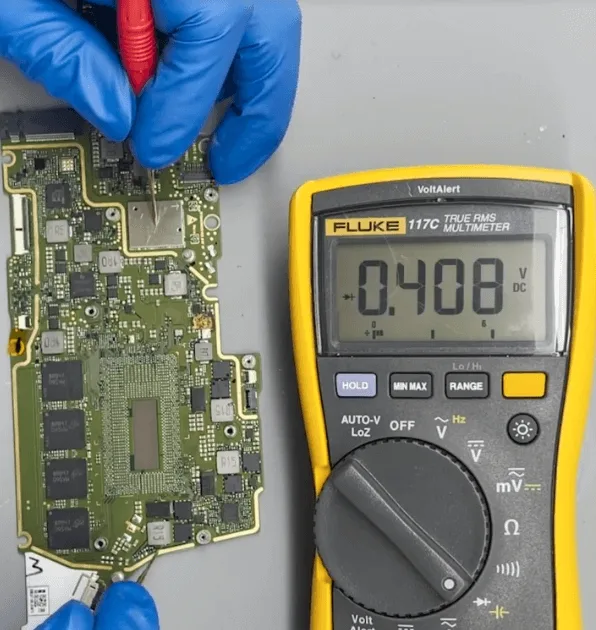

Après avoir retiré la puce du processeur, mesurons la valeur de la diode sur la face arrière du MOSFET, le manque a disparu, ce qui signifie que l'unité centrale d'origine est endommagée.

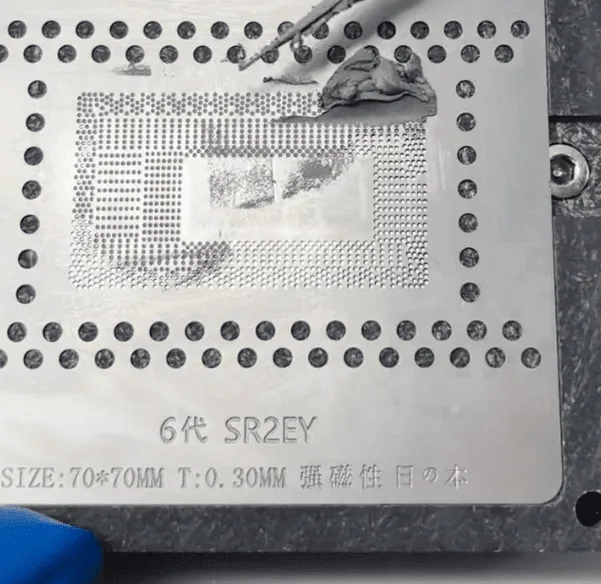

Trouvez une puce CPU avec les mêmes spécifications, beaucoup de modèles d'ordinateurs portables utilisent ce CPU, et nous pouvons en trouver une bonne facilement. Ensuite, reballez-la avec le pochoir et le pistolet à air chaud.

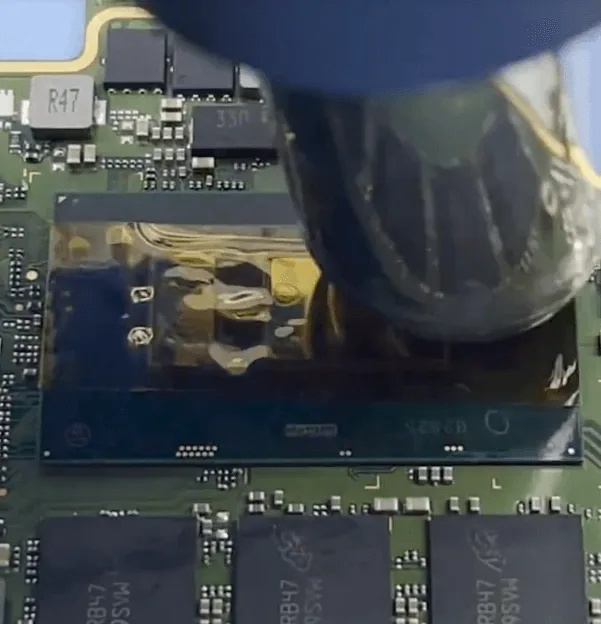

Alignez ensuite la nouvelle unité centrale sur l'emplacement marqué et chauffez-la avec le pistolet à air chaud pour souder la puce de l'unité centrale sur la carte mère.
Pour les MOSFET endommagés

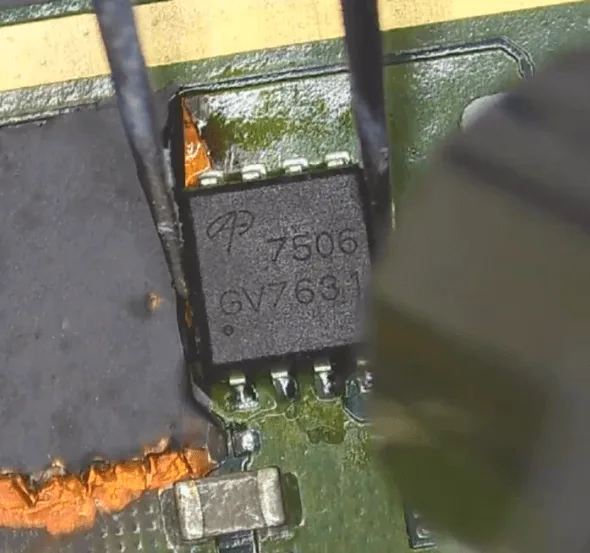

Une fois qu'on l'aura soudée, on pourra la remplacer directement par une nouvelle.
Un autre, le circuit imprimé est sérieusement brûlé. Il faut donc sauter des fils

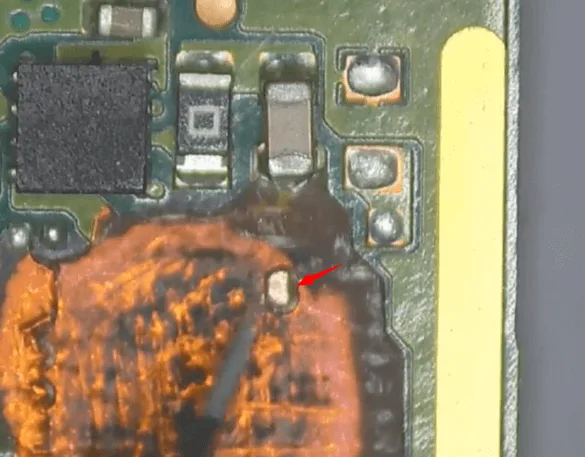

1. Gratter d'abord les pads sur le PCB

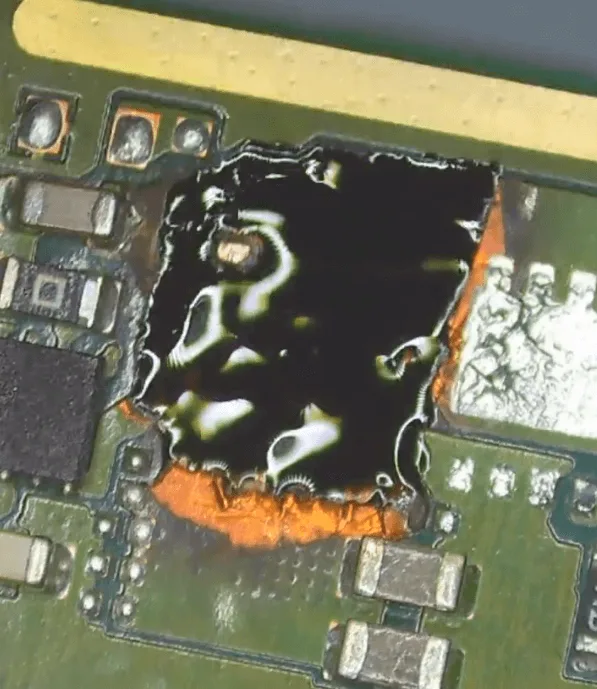

2. Appliquer le masque UV et le polymériser Lampe UV pour l'isolation

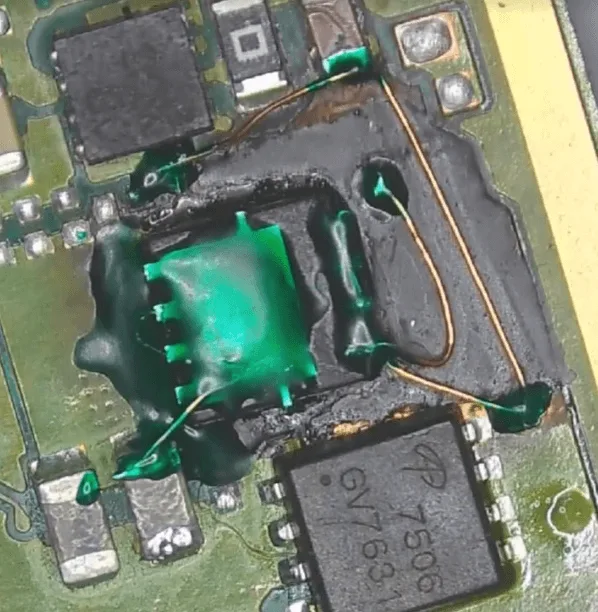

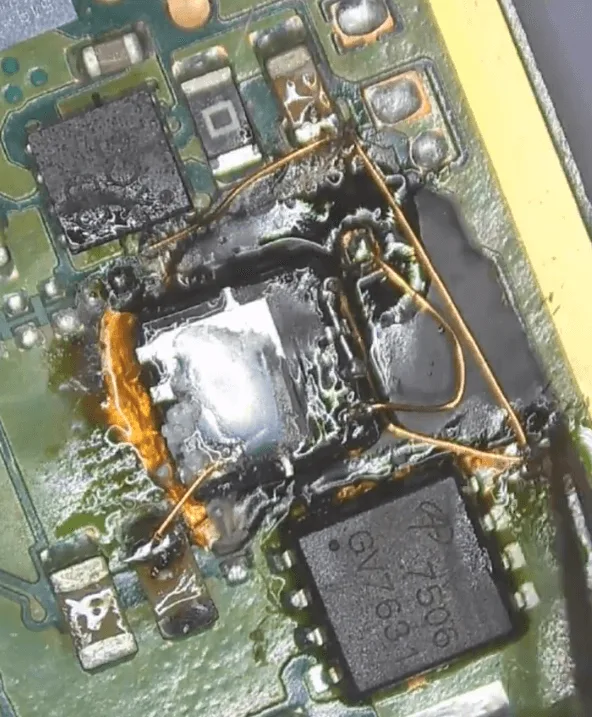

3. Le circuit imprimé étant gravement endommagé, nous devons inverser le MOSFET pour sauter les fils.
4. Une fois l'opération du fil sauteur terminée, appliquons également un masque UV et durcissons-le à l'aide de la lampe UV.
Après le remplacement des puces MOSFET, mesurons à nouveau toutes les valeurs relatives des diodes, sans problème !
Réécrire le BIOS

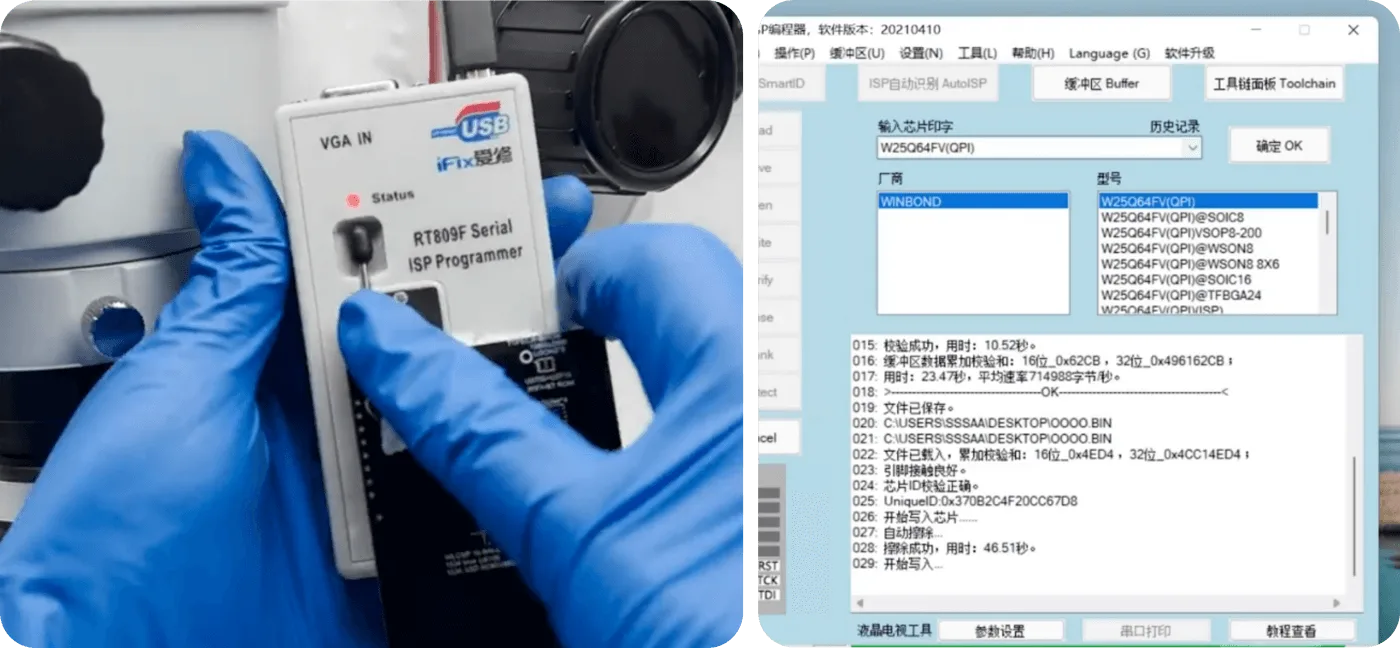

Puisque le CPU a été remplacé par un nouveau, nous devons réécrire les données du BIOS à l'aide d'un programmateur spécifique.

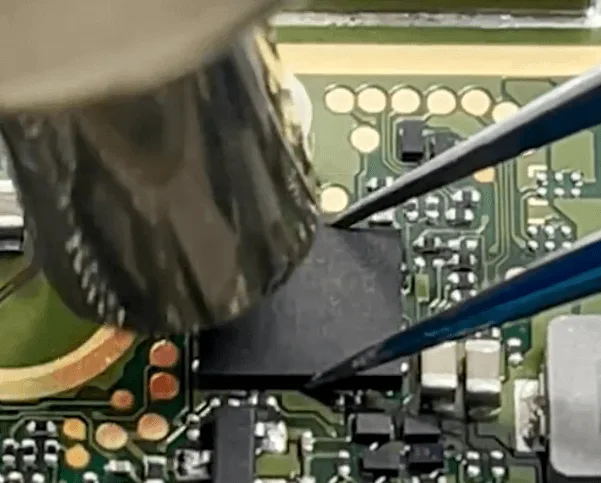

1. retirer la puce du BIOS à l'aide du pistolet à air chaud
2. Souder la puce BIOS sur la carte du programmateur
3. Réécrire les données du BIOS avec le programmateur

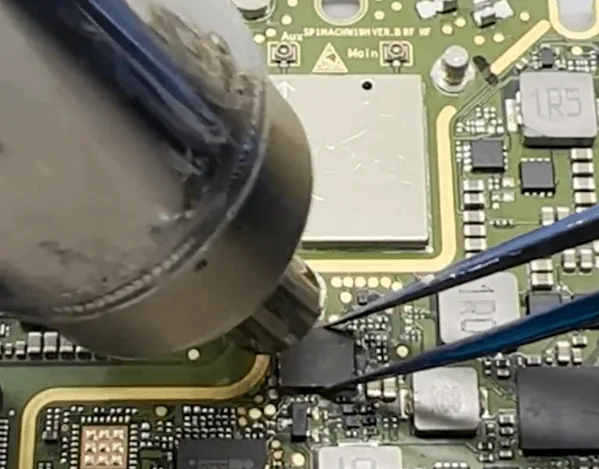

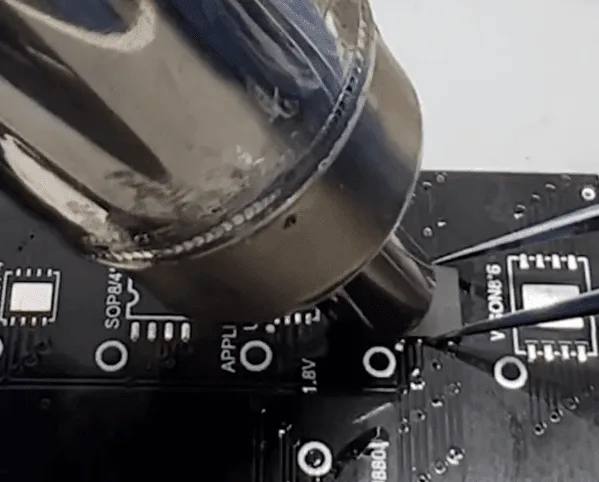

4. Une fois le processus de réécriture terminé, il faut souder la puce à la carte mère.
Assembler l'ordinateur portable et le tester

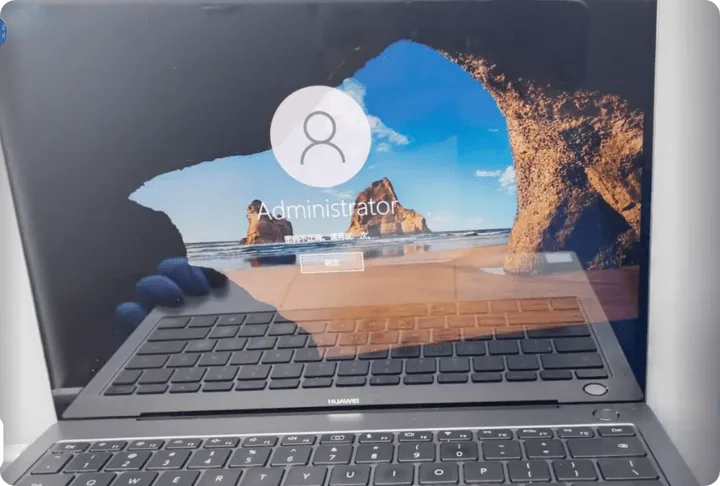

Assemblez l'ensemble de l'ordinateur portable et appuyez sur le bouton d'alimentation pour démarrer, puis le Matebook peut entrer dans le système avec succès, le problème de démarrage impossible est parfaitement résolu par le remplacement du CPU et des puces MOQFET brûlées.
Résumé
Le problème d'arrêt du HUAWEI MateBook X Pro lors d'une utilisation normale a été résolu :
- Identifier et retirer les composants brûlés.
- Remplacement de l'unité centrale et des MOSFETs endommagés.
- Réécriture des données du BIOS.
Cette réparation nécessite un travail précis et une inspection minutieuse afin de s'assurer que l'ordinateur portable retrouve toutes ses fonctionnalités sans causer de dommages supplémentaires.
