Comment réparer l'iPhone 12 qui ne démarre pas après un accident de voiture ?

Un accident de voiture a gravement endommagé cet iPhone 12, laissant une vitre arrière fissurée, un traumatisme de la carte logique interne et une panne d'électricité. Le client avait un besoin urgent de récupérer les données verrouillées. Dans ce guide de réparation de l'iPhone 12 no-boot, vous apprendrez des techniques avancées de diagnostic et de microsoudure pour restaurer les fonctionnalités et récupérer les données essentielles. Que vous soyez un technicien ou un bricoleur professionnel, cet article fournit des instructions étape par étape pour remédier aux fuites de courant, aux coussinets manquants et aux composants endommagés afin de rendre le téléphone à nouveau opérationnel.

Aperçu du problème et diagnostic

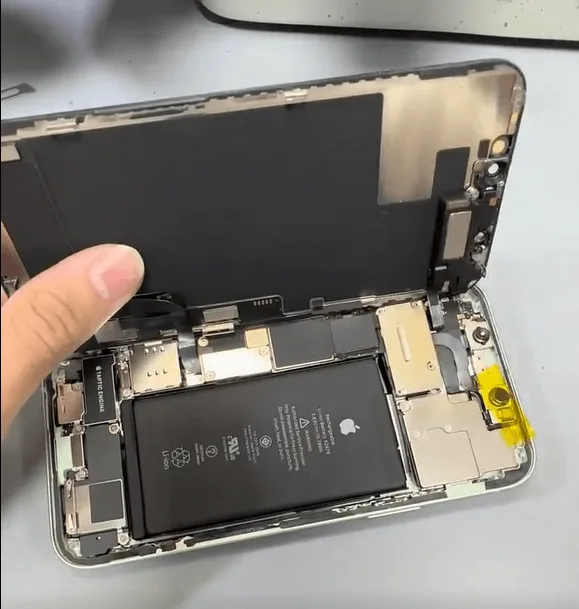

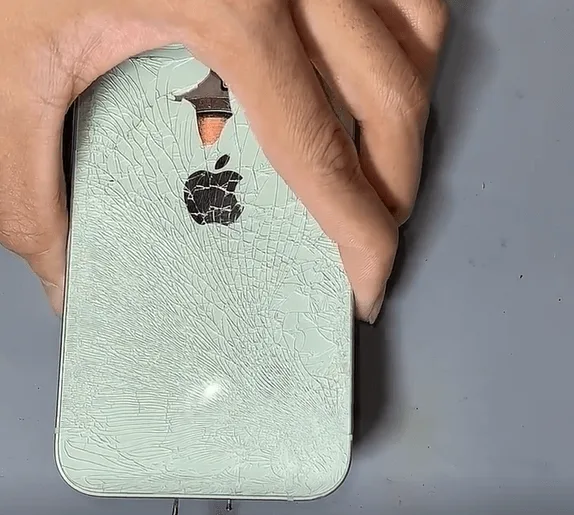

Le verre de la coque arrière s'est sérieusement fissuré, on peut même voir la bobine de recharge sans fil. Il faut d'abord démonter l'iPhone 12 et sortir la carte mère pour jeter un coup d'œil.

L'aspect cosmétique de la carte mère semble correct.

Connectez ensuite la carte mère à l'alimentation en courant continu et déclenchez le démarrage à l'aide d'une pince à épiler.

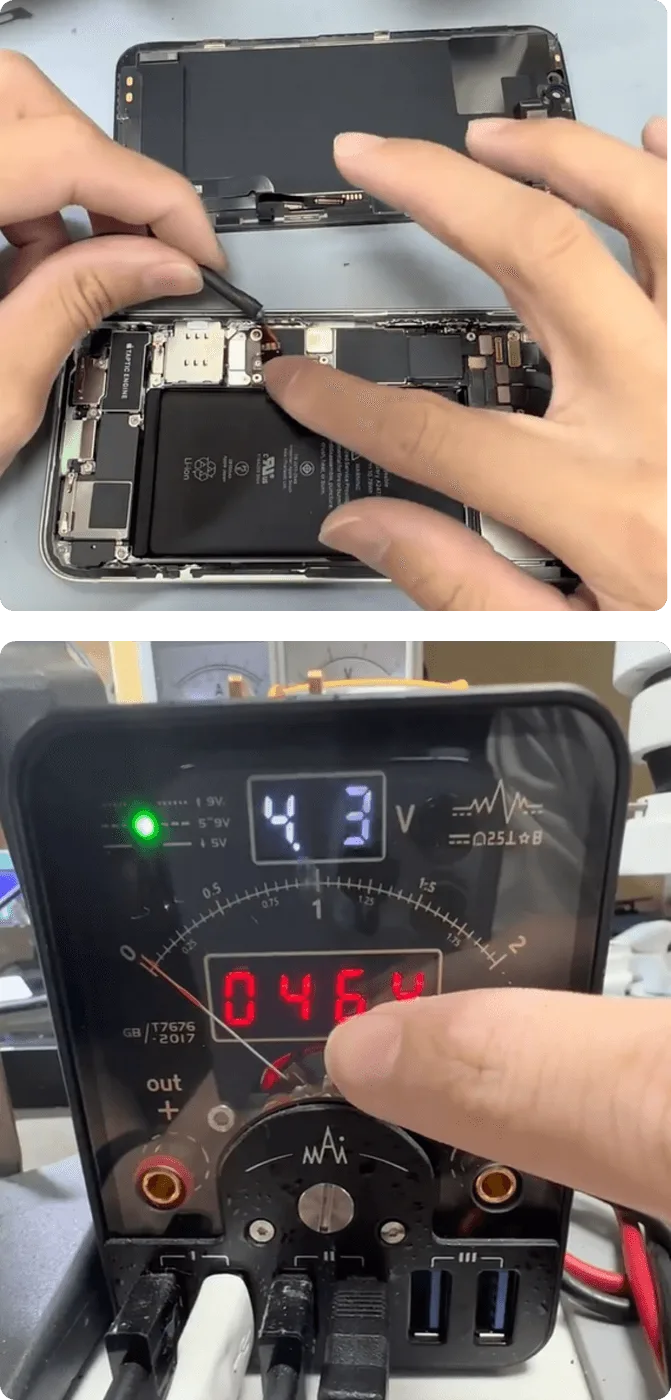

Comme nous pouvons le voir, il y a une fuite de courant de 40-50mA, lorsque l'on appuie sur le bouton d'alimentation, le courant tremble un peu puis revient à 40-50mA. La carte mère ne peut pas non plus être démarrée.

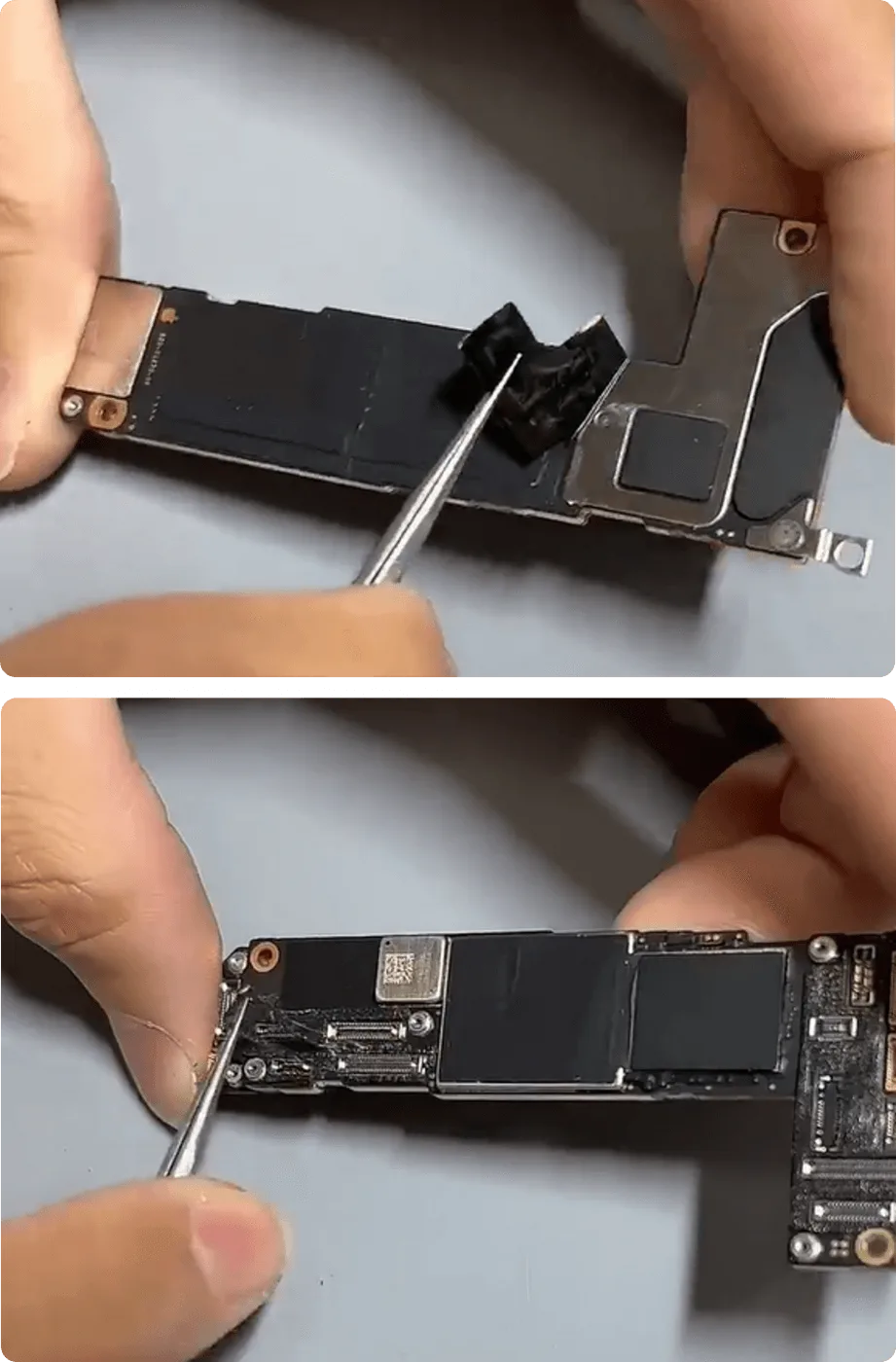

Retirez ensuite l'autocollant de dissipation thermique et la mousse autour du connecteur, etc.

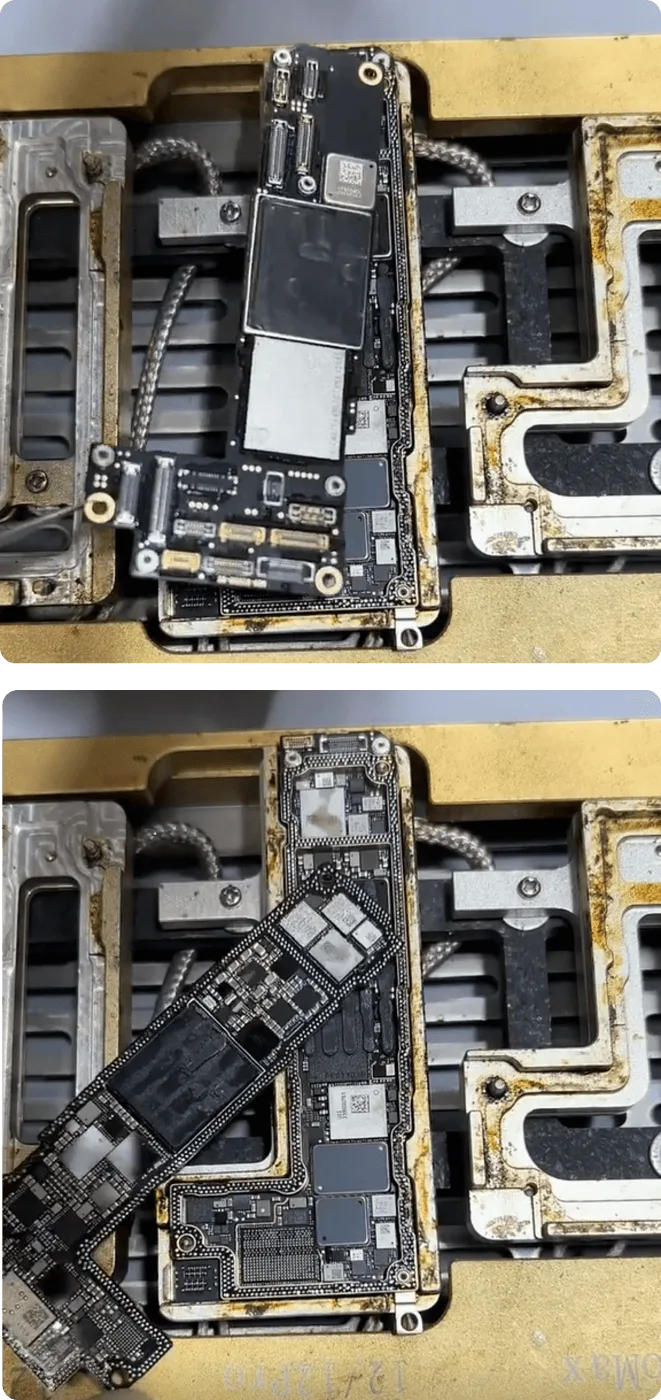

Séparer ensuite la carte mère de l'iPhone 12 avec la plateforme chauffante.

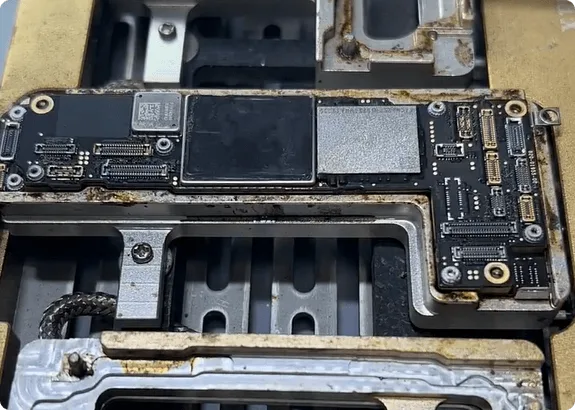

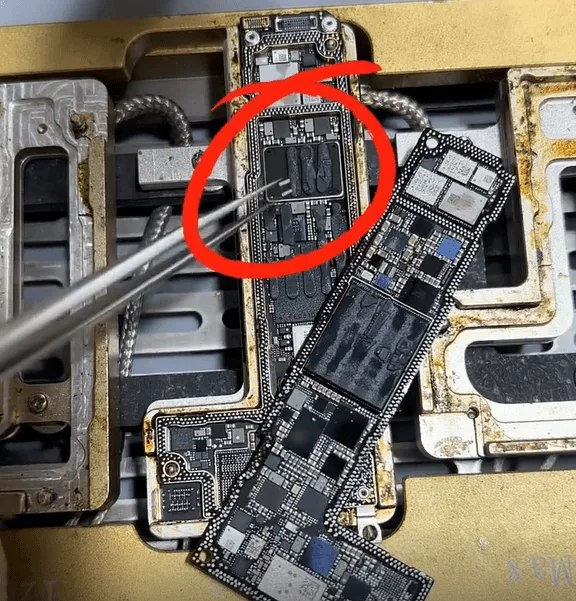

Après séparation, nous pouvons constater qu'il manque environ 20 à 30 pads. En outre, certains composants se sont même détachés de la carte mère en raison de graves dommages causés par une chute.

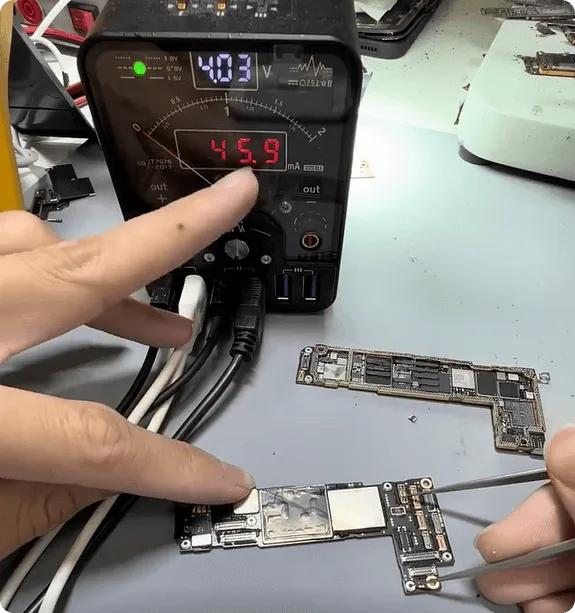

Essayons d'abord de démarrer avec la carte logique uniquement, et il y a toujours une fuite de courant de 40mA.

Nous pouvons donc trouver au moins 3 problèmes

1. Absence de coussinets sur la couche intermédiaire
2. Composants manquants
3. Petite fuite de courant sur la carte logique (il doit y avoir un problème avec les puces)

Processus de réparation

Réglons-les un par un.

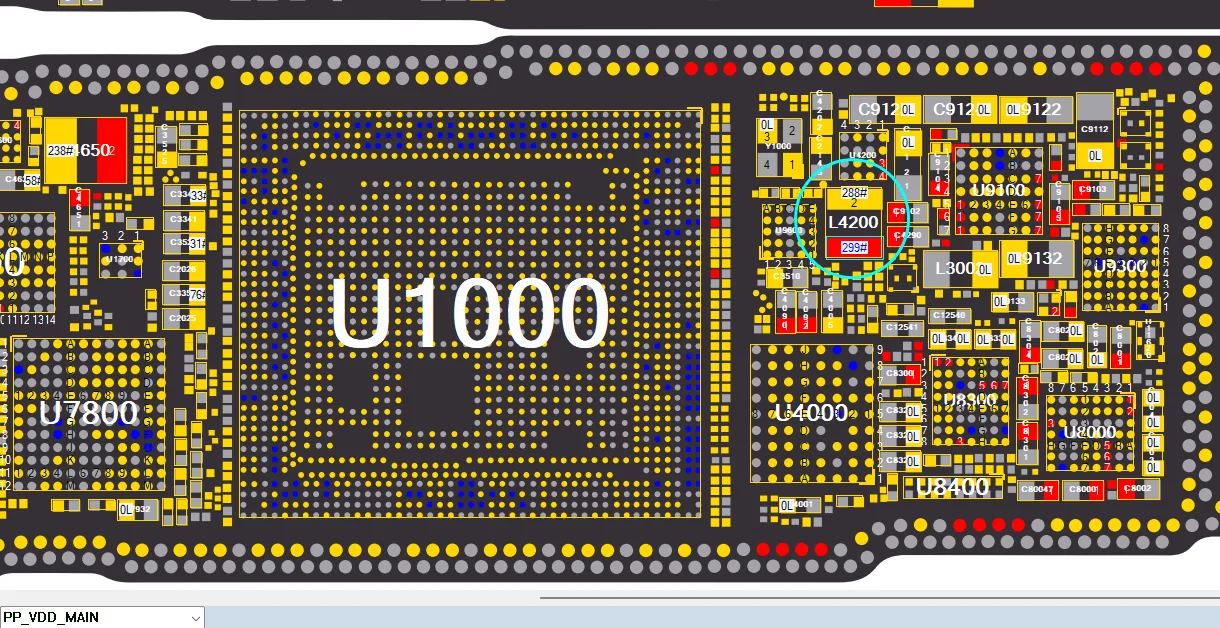

Tout d'abord, comme nous pouvons le voir sur la carte, l'inducteur L4200 est tombé par rapport à l'alimentation PP_VDD_MAIN. Remettons-la en place.

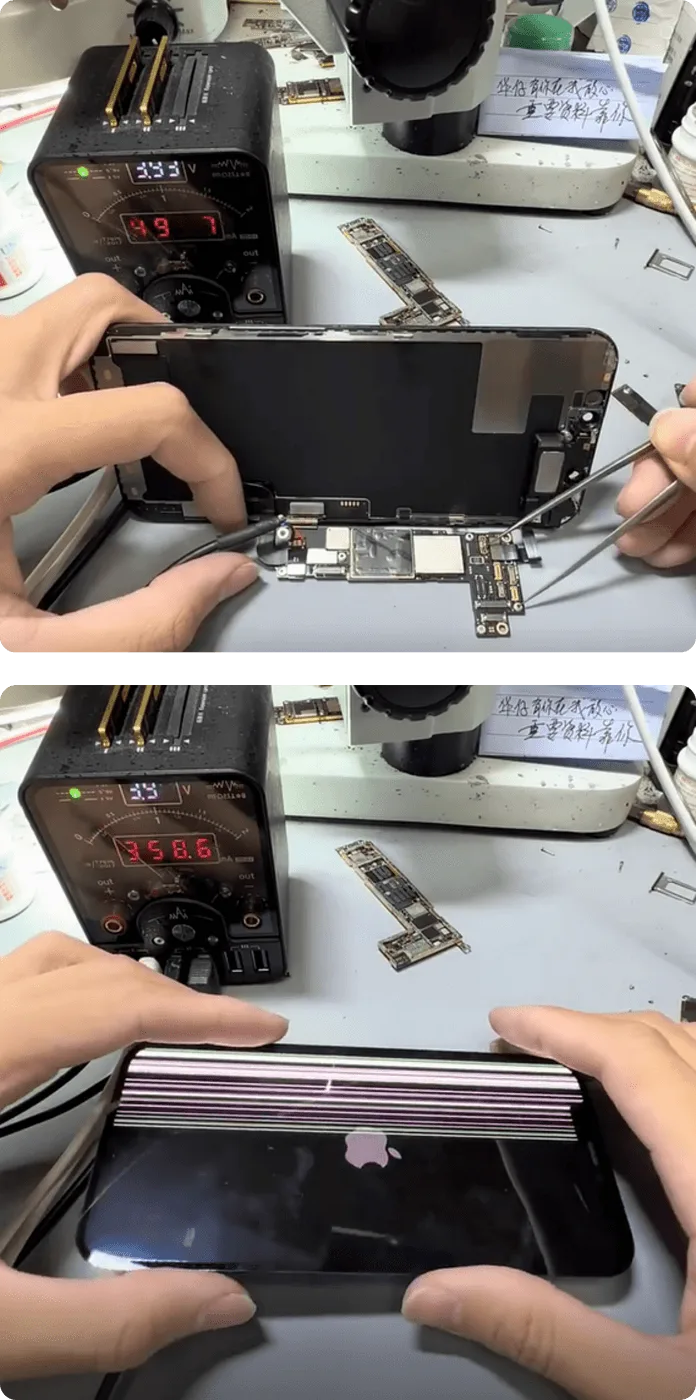

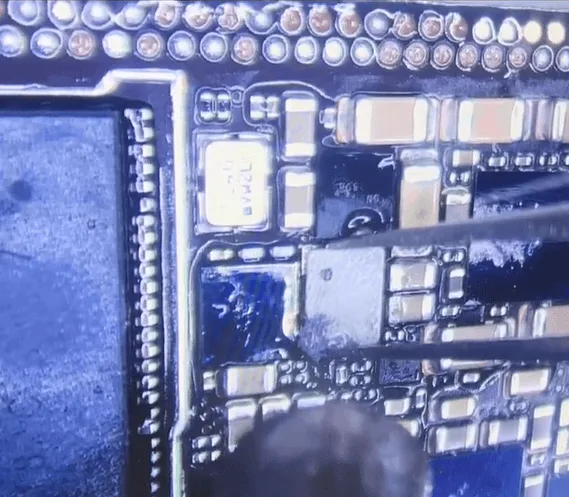

Après avoir ressoudé le L4200, connectez-le à l'alimentation en courant continu pour déclencher et redémarrer la carte mère. Cette fois, le téléphone peut être démarré.

Mais l'écran est déjà endommagé par l'accident de voiture, plus tard après la réparation de la carte mère, nous devrons remplacer un autre écran d'iPhone 12.

Deuxièmement, fixons la fuite de courant de 40mA sur la carte logique. Pour cette petite fuite de courant, nous pouvons essayer de trouver le composant endommagé à l'aide de la caméra thermique.

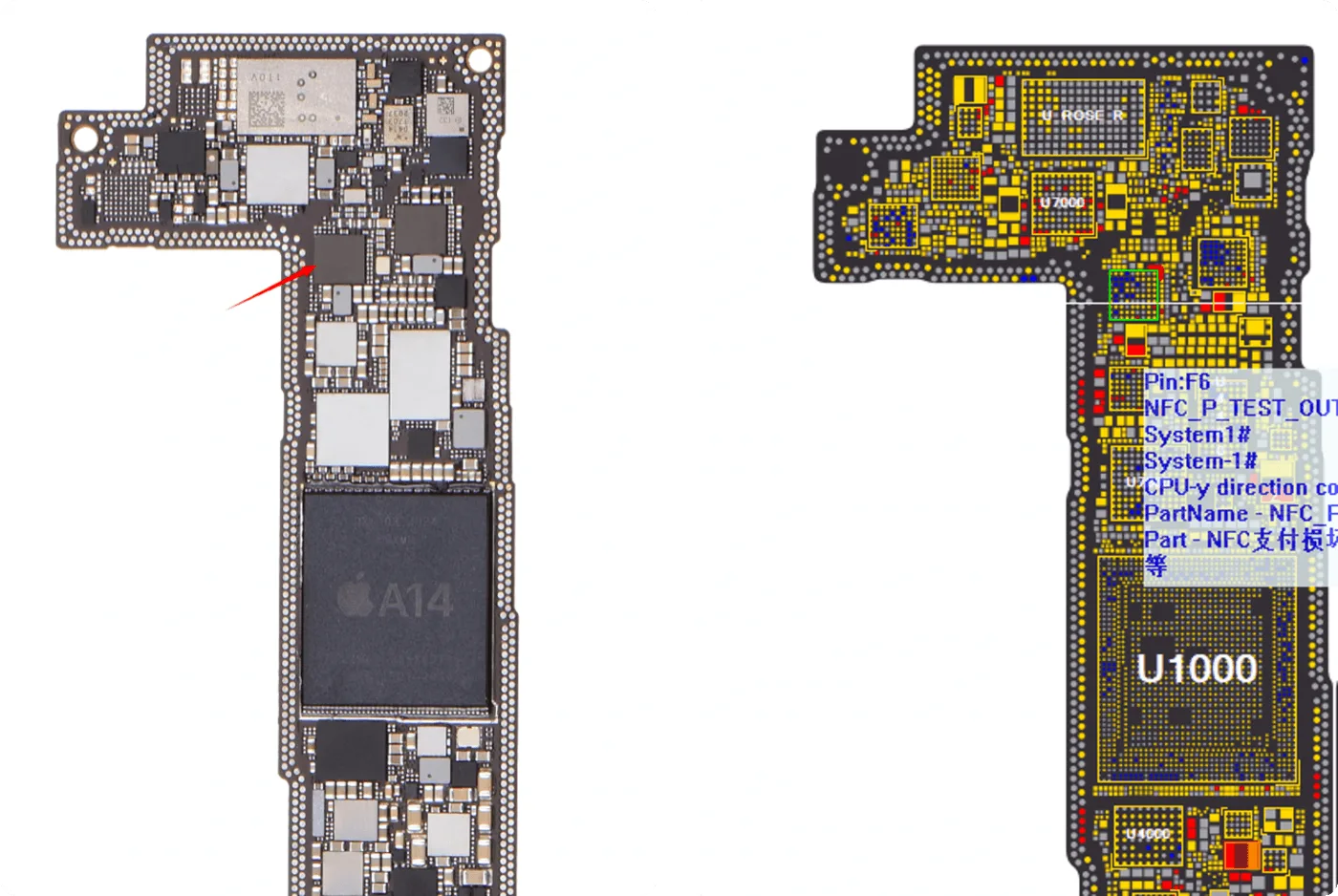

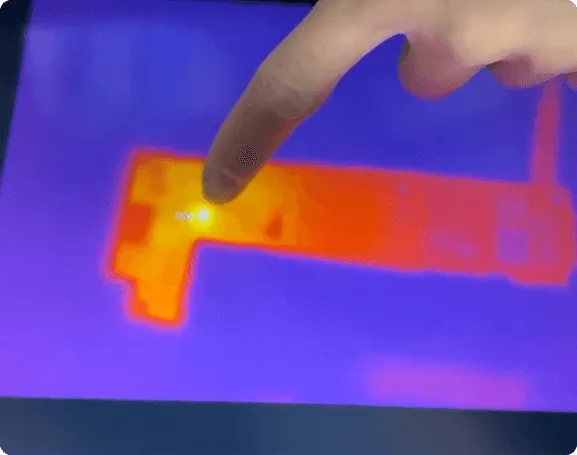

C'est la puce NFC_P qui chauffe

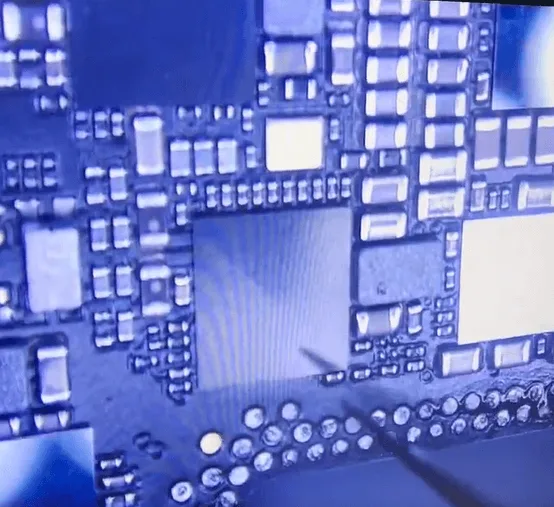

Nettoyez la carte mère à l'aide d'un nettoyant pour circuits imprimés et examinez-la au microscope. Vous pouvez constater qu'il y a une minuscule rayure sur la surface de la puce NFC_P.

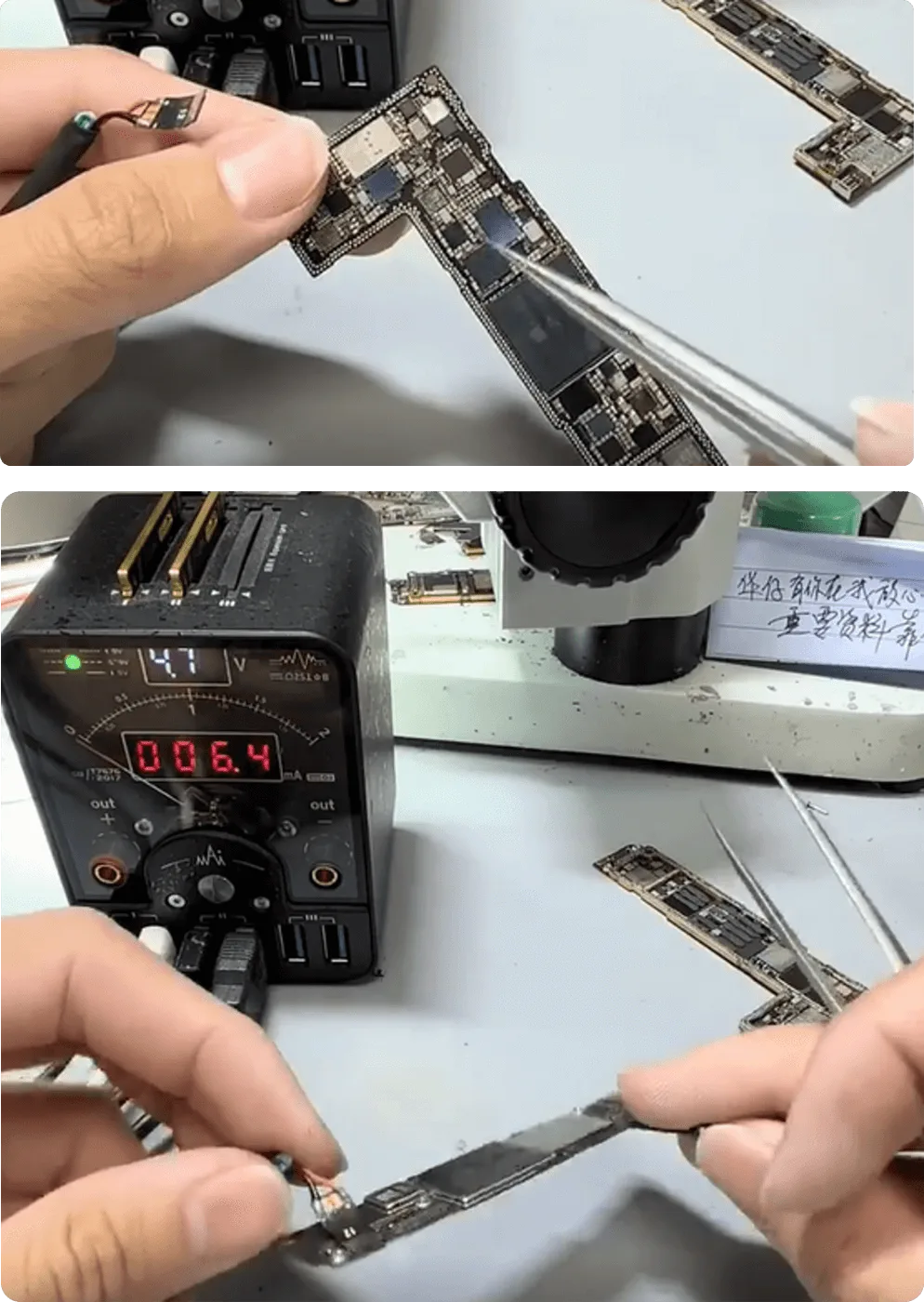

Retirez ensuite cette puce à l'aide d'un pistolet à air chaud et connectez-la à la machine d'alimentation en courant continu pour la tester à nouveau, la petite fuite de courant de 40mA a disparu.

Soudez une nouvelle puce NFC, et le deuxième problème est résolu.

Ensuite, réglons le dernier problème et le plus courant pour les iPhone X et les modèles supérieurs, réparer les pads manquants !

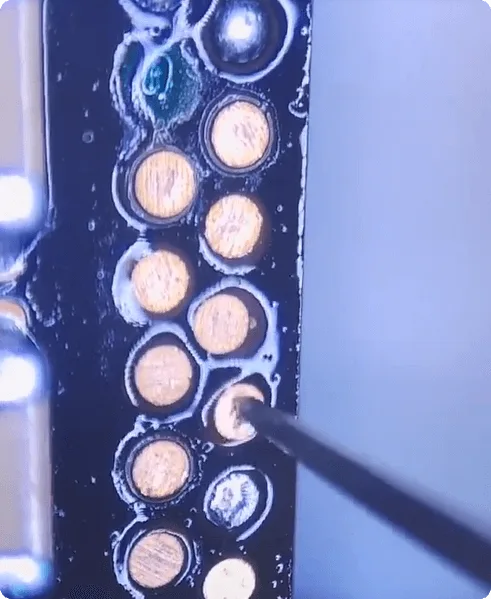

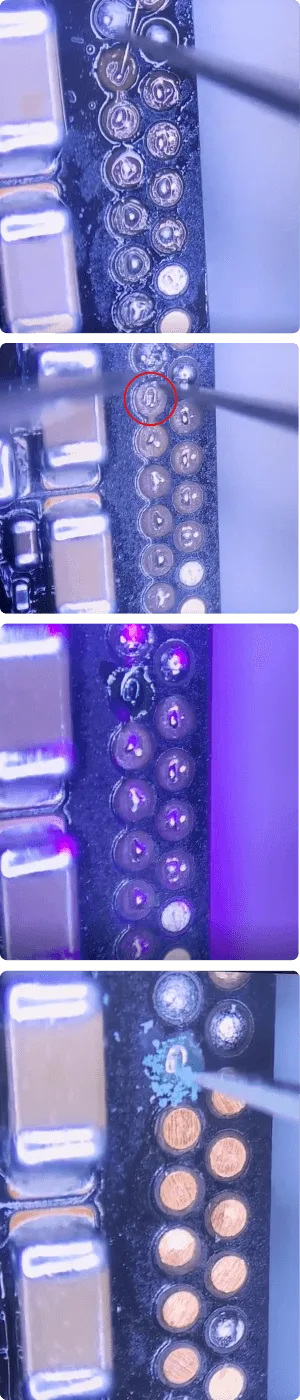

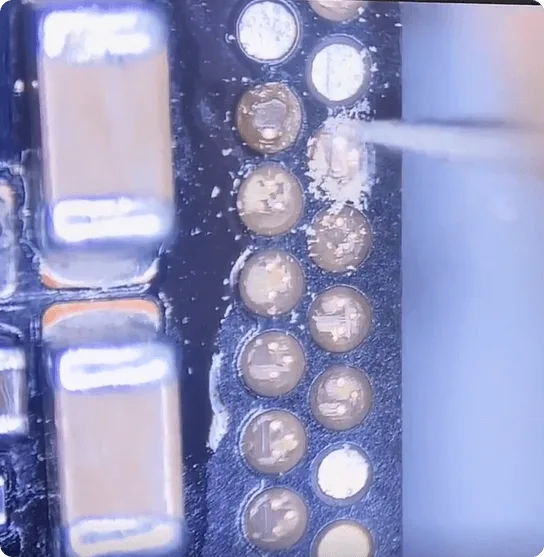

1. Grattez délicatement les coussinets manquants, sans trop les abîmer pour ne pas endommager les couches internes.
2. Appliquer un peu de pâte d'étain sur les coussinets.
3. Souder à nouveau le cosse à souder pour réparer les coussinets manquants

Pour les tampons spéciaux qui ne peuvent pas appliquer la pâte d'étain et la limace directement. Nous devrons

• Tout d'abord, grattez les pads sur le PCB.
• Puis, à l'aide de la pince à épiler, former un cercle en fil d'étain qui jouera le rôle des coussinets de la couche intermédiaire.
• Appliquer avec le masque UV puis durcir avec la lampe UV.
• Après durcissement et fixation, gratter le fil.

Après avoir réparé les pads manquants, la dernière étape consiste à souder les deux couches de la carte mère à l'aide de la plateforme chauffante pour les tester.

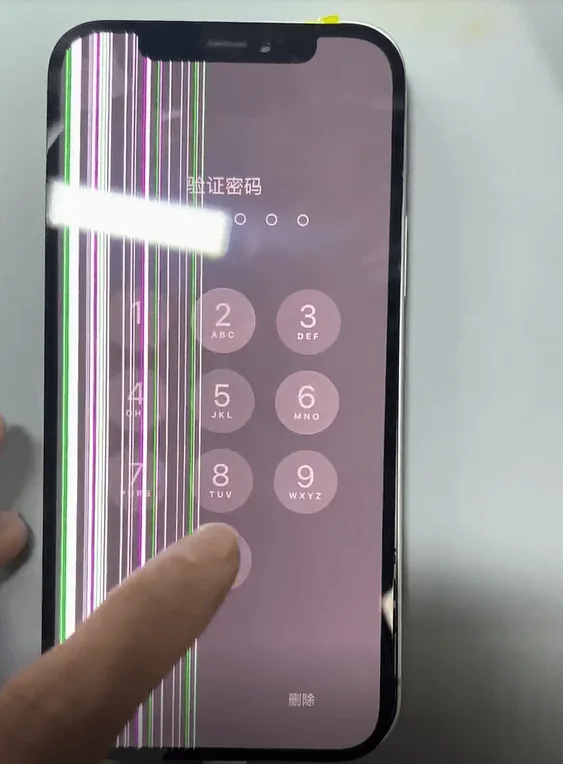

Assemblez le téléphone et testez-le, le téléphone peut démarrer normalement et toutes les fonctions sont correctes.

Aller à l'offre complète de cours sur l'iPhone >> Obtenir un livre de réparation gratuit limité
