MacBook A1989 no puede arrancar Reparación de problemas

MacBook A1989 no puede arrancar, el problema es causado por daños por agua en la pantalla.

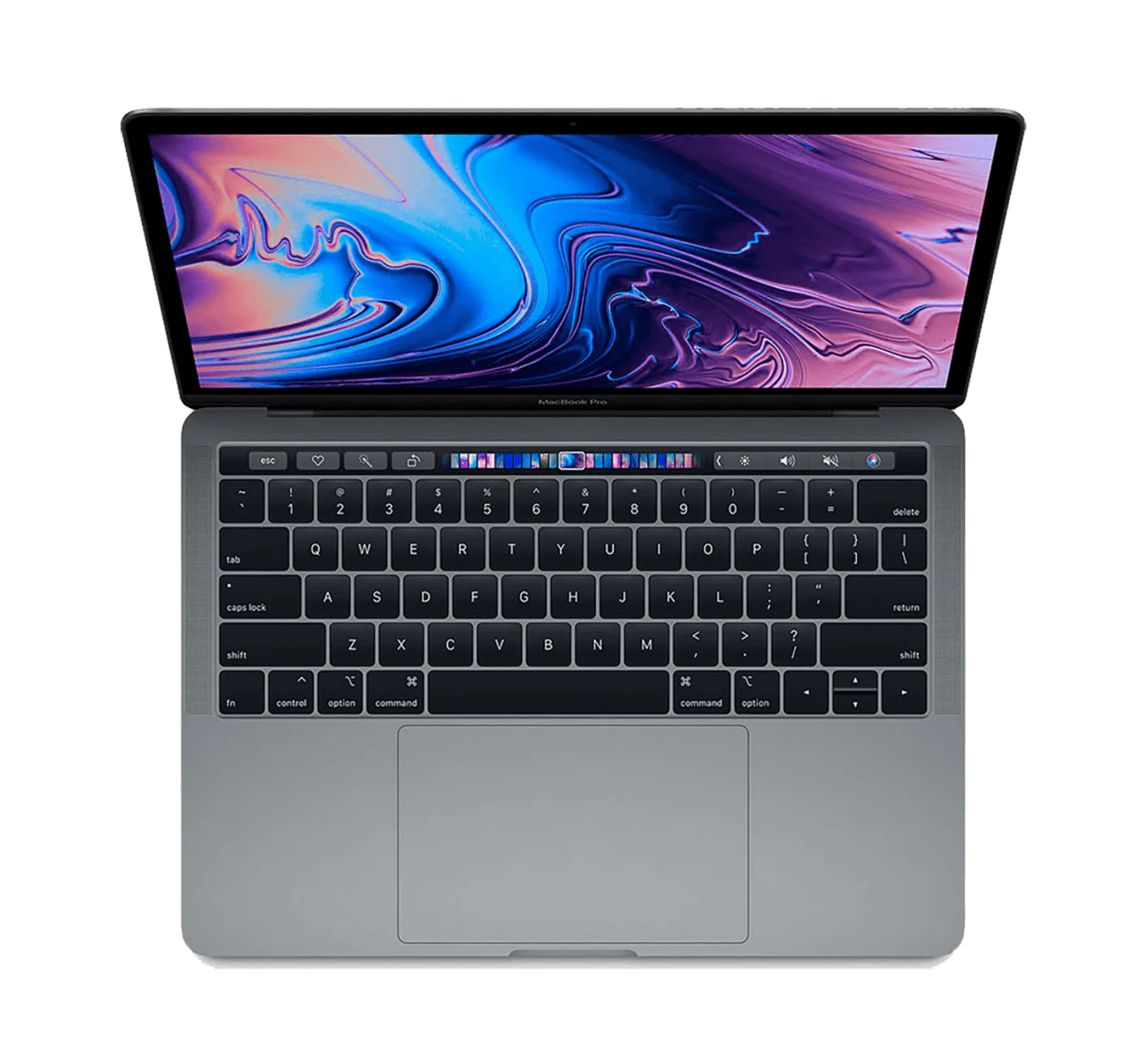

Modelo: MacBook Pro 13″ (A1989)

Año: 2018-2019

Número de placa：820-00850-07

Fenómeno del defecto

Daños por agua hace que la CPU no funciona y no puede arrancar. ¡Vuelva a soldar la CPU a continuación, montar el teléfono para probar, pero a medida que el agua o tal vez la humedad en la pantalla todavía no se borran por completo, causa corto, la CPU se dañó de nuevo!

Solución de problemas

En primer lugar, sabemos que el problema está causado por la pantalla y la CPU.

• En el caso de la pantalla, al montarla debemos sustituirla por una nueva para evitar el cortocircuito.

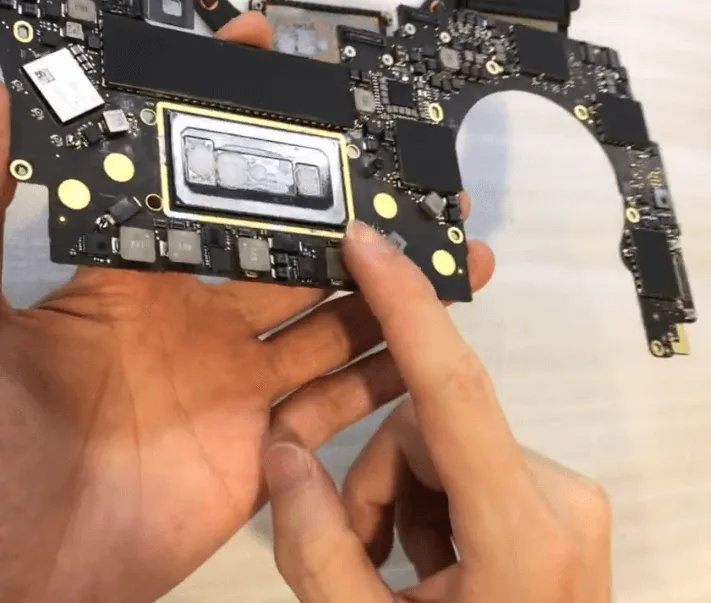

• Para la CPU, tenemos que reemplazarlo con la estación de retrabajo

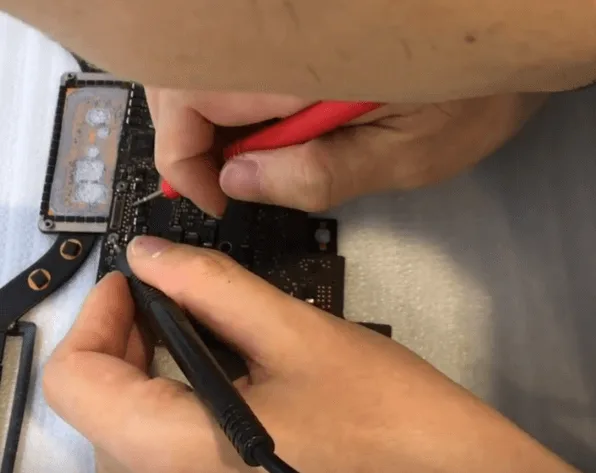

Medir la señal del conector de la pantalla a la CPU

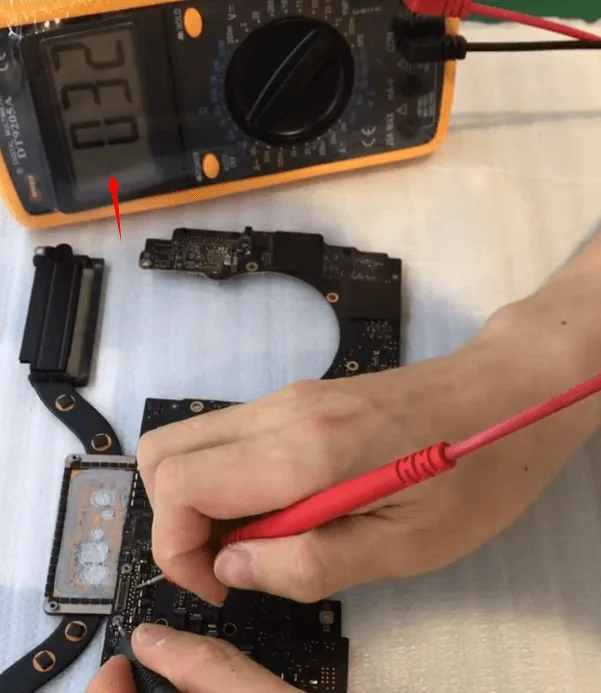

Después de medir, nos encontramos con un pin en cortocircuito a tierra

(el valor del diodo es sólo de unos 20)

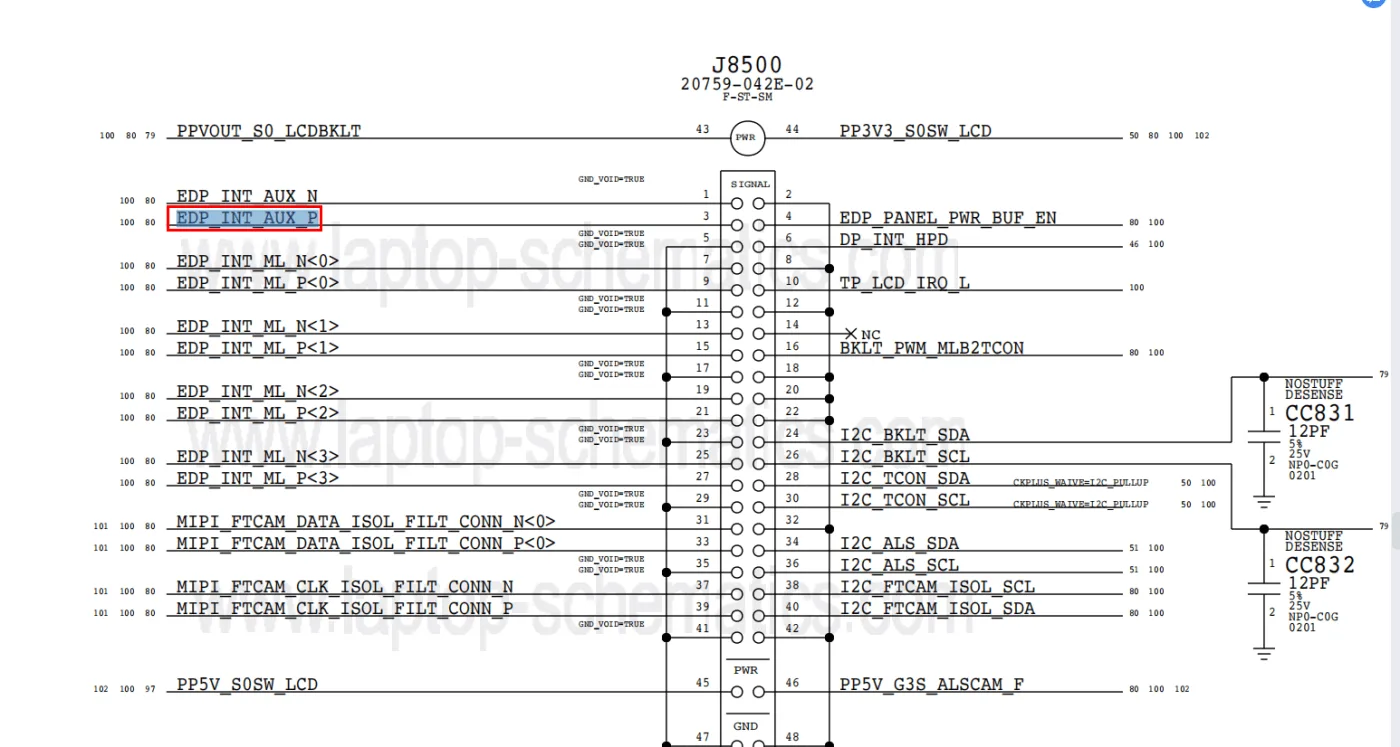

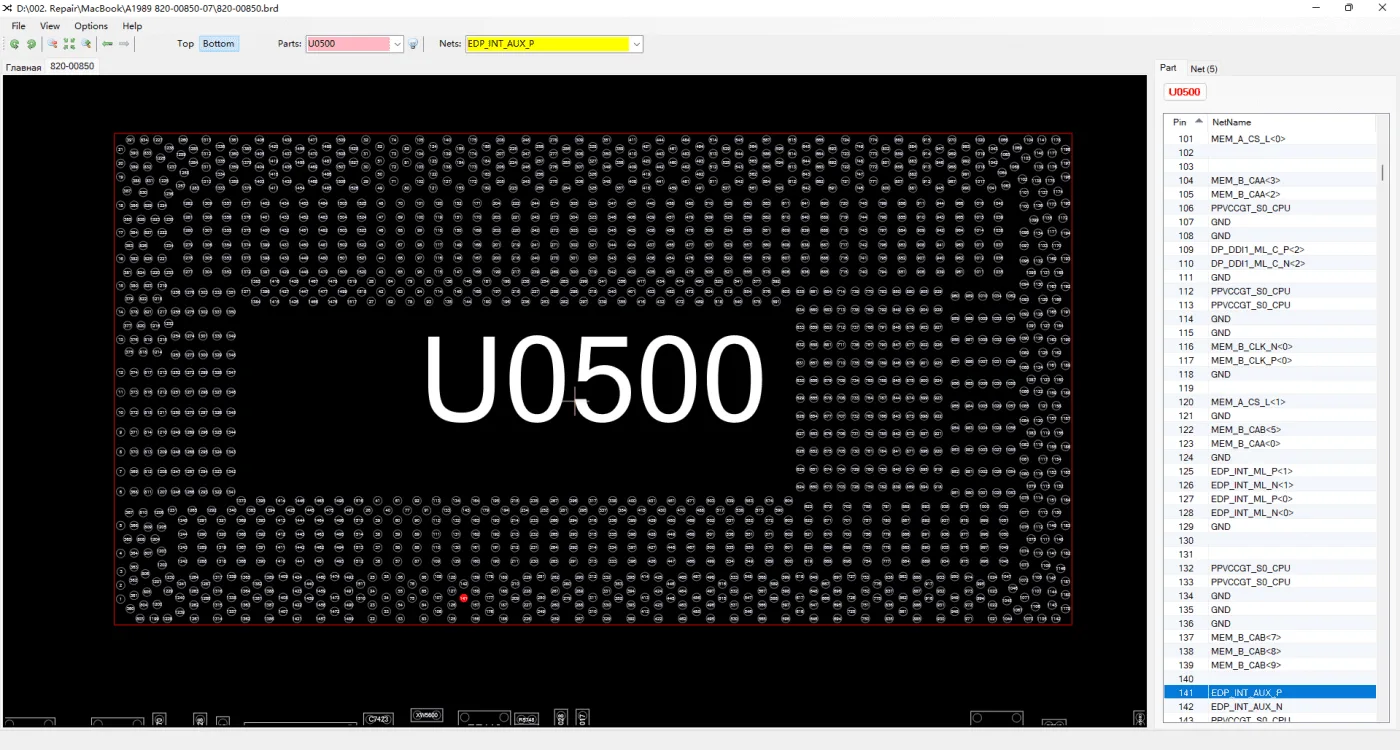

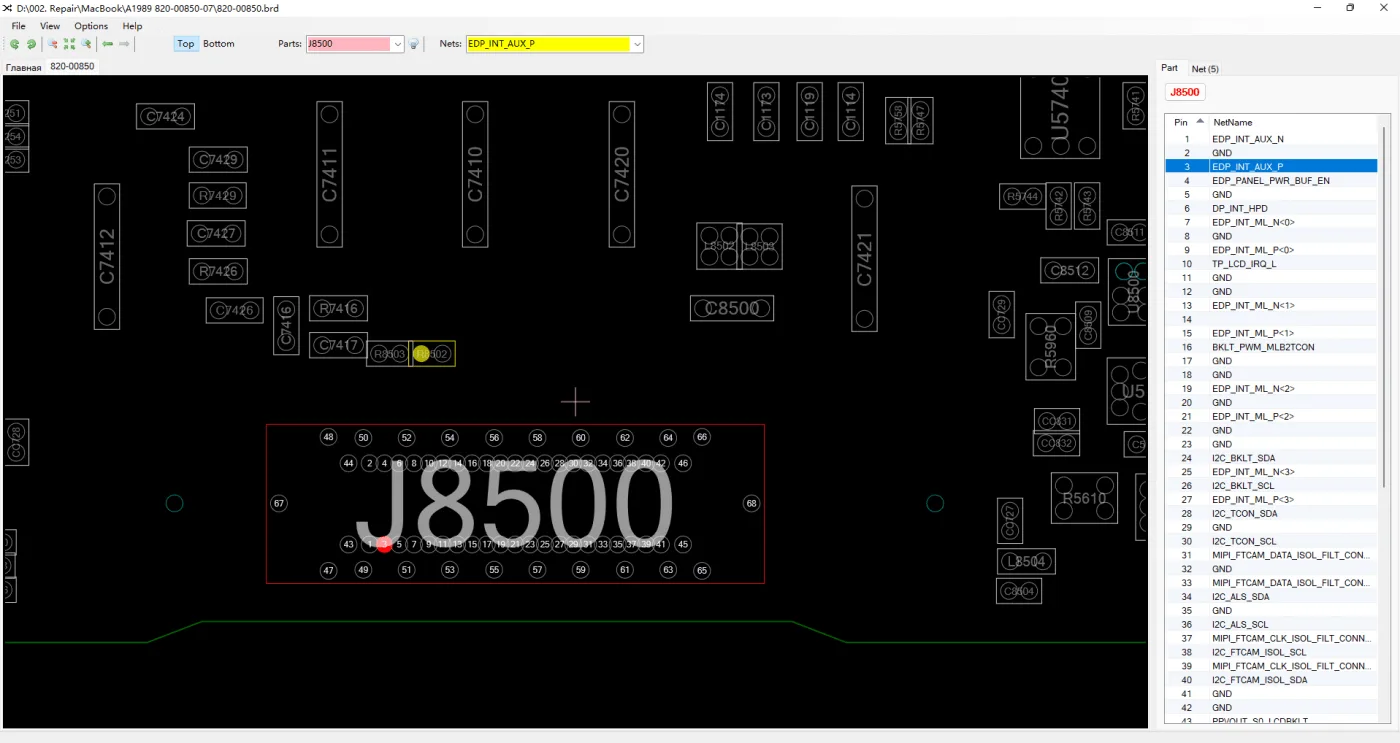

Siga esta señal (EDP_INT_AUX_P) en el mapa de bits y el esquema, está conectado a la CPU directamente, como podemos ver en el mapa de bits

Así que debemos sustituir la CPU por una nueva.

Proceso de reparación

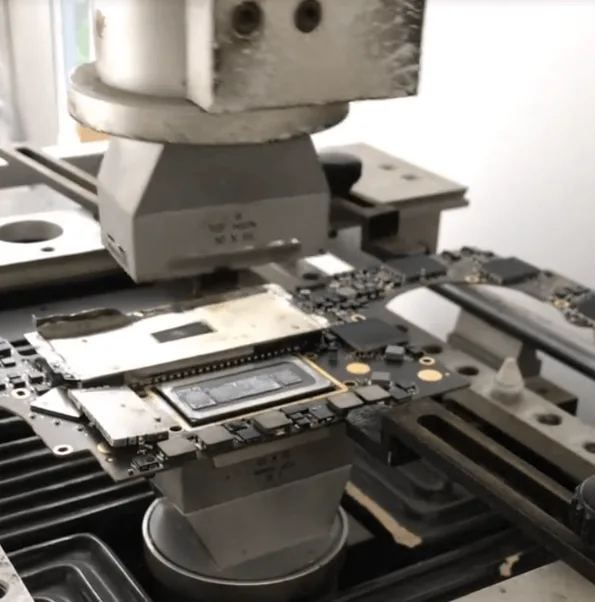

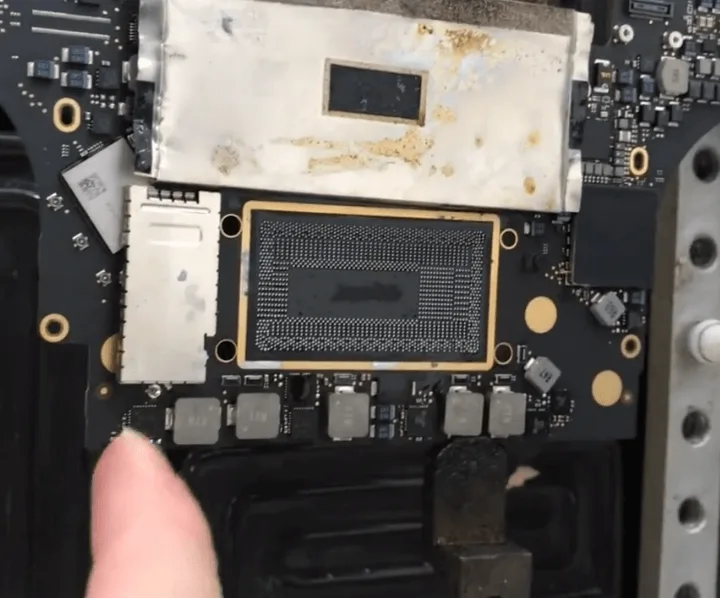

En primer lugar, retire la CPU por la estación de retrabajo BGA

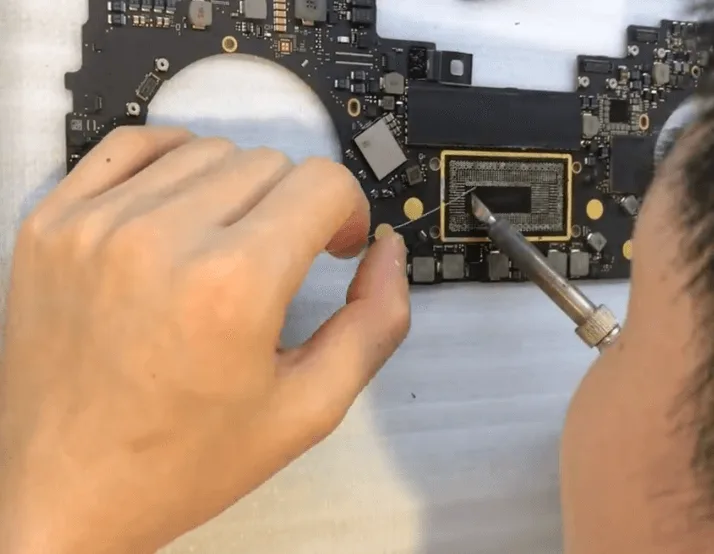

A continuación, limpie las almohadillas de la placa de circuito impreso

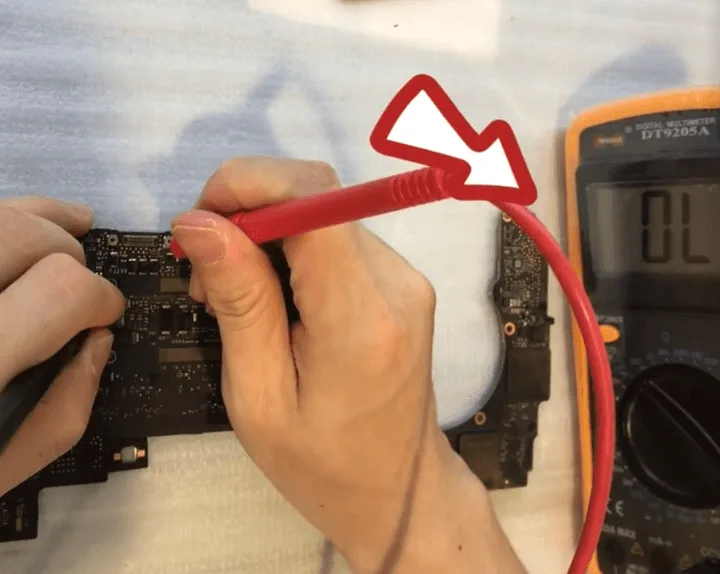

Mida el valor del diodo en la clavija 3 de la pantalla (EDP_INT_AUX_P)de nuevo, el valor del diodo vuelve a ser normal

Entonces el último paso, sólo tenemos que soldar la CPU de nuevo a la placa base

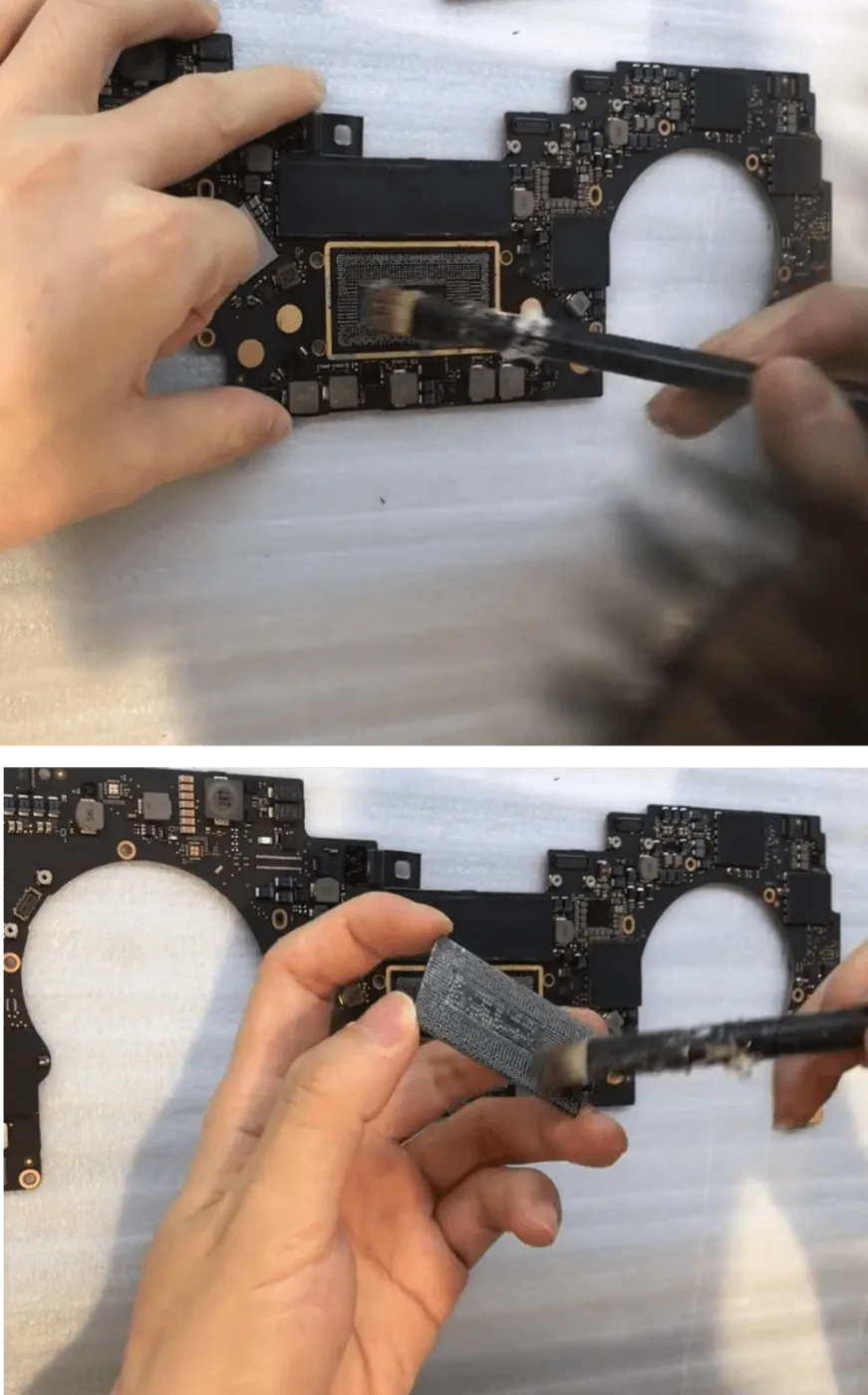

• Aplique un poco de colofonia en las almohadillas de la PCB y la nueva CPU

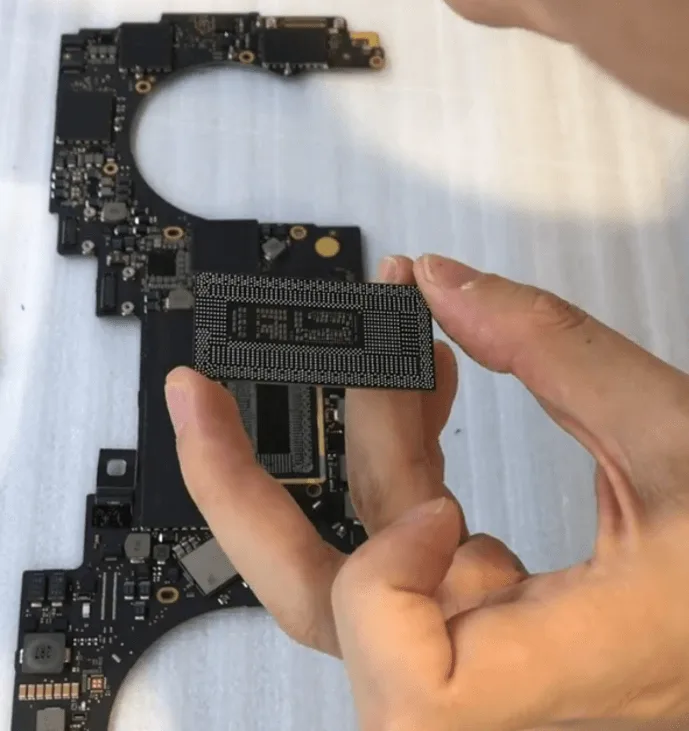

• Compruebe y confirme que las almohadillas de la CPU están bien.

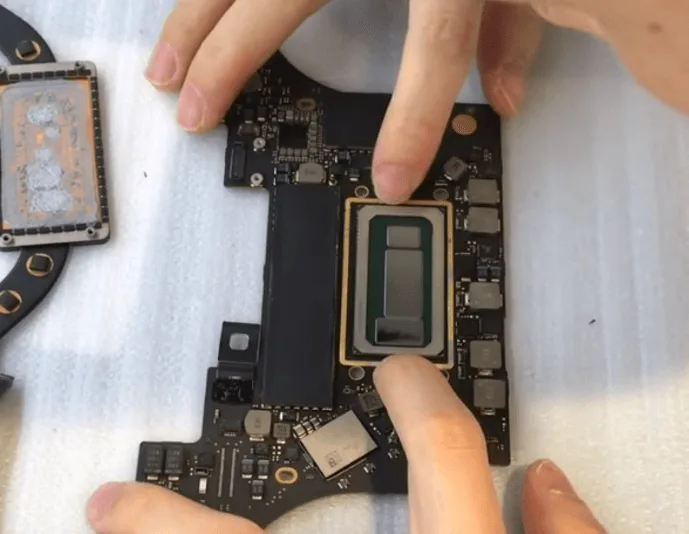

• Asegúrese de que la CPU está bien alineada con las almohadillas de la placa de circuito impreso.

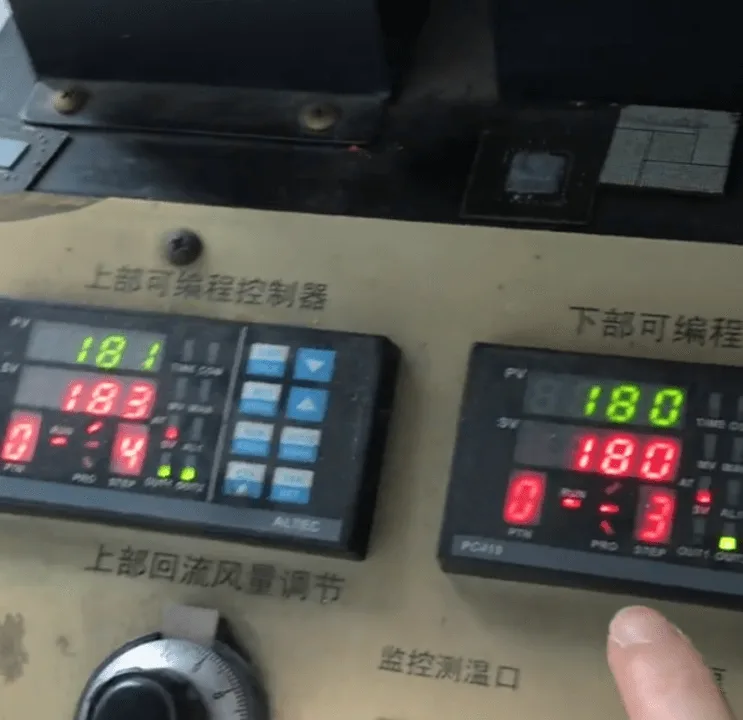

• A continuación, coloque la placa base en la estación de retrabajo BGA para calentar

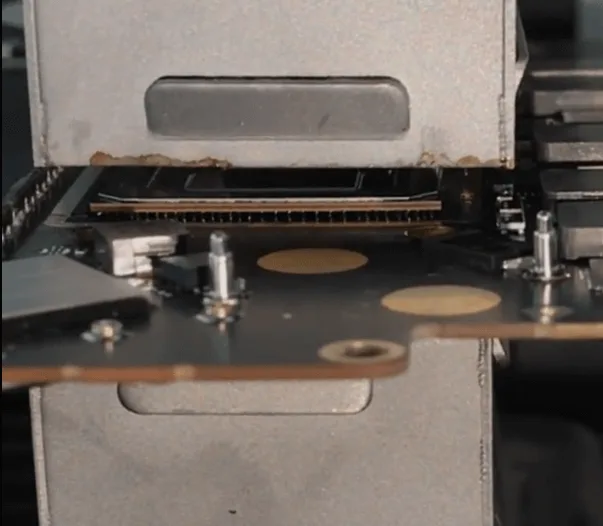

• Cuando la temperatura de calentamiento de la estación de retrabajo BAG alcanza 200℃la CPU empezará a fundirse y a soldarse en la placa de circuito impreso.

(durante el proceso, podemos comprobar desde el hueco para observar el proceso de fusión)

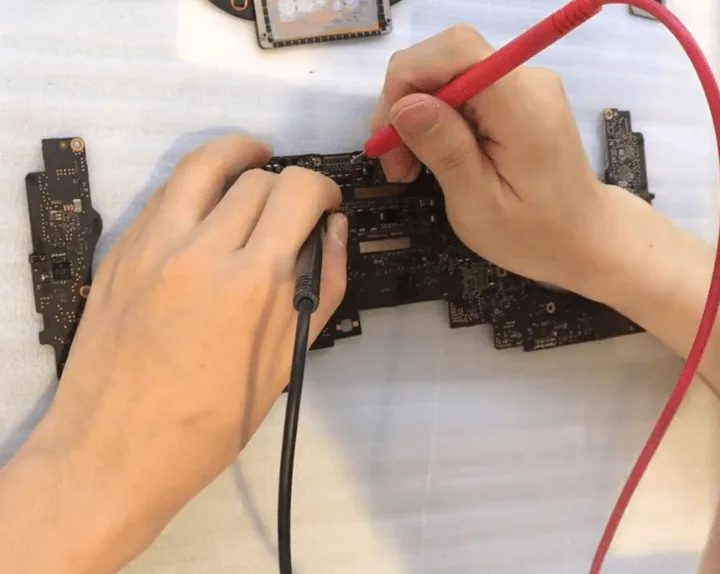

• Después de soldar la nueva CPU, y medir el valor del diodo en el conector de la pantalla, el valor del diodo sigue siendo normal.

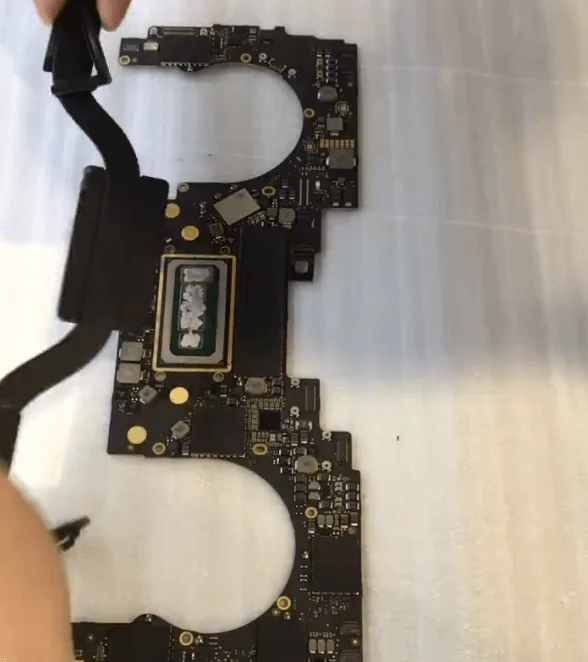

• Ahora podemos aplicar un poco de grasa térmica a la CPU y luego montar el disipador de calor,

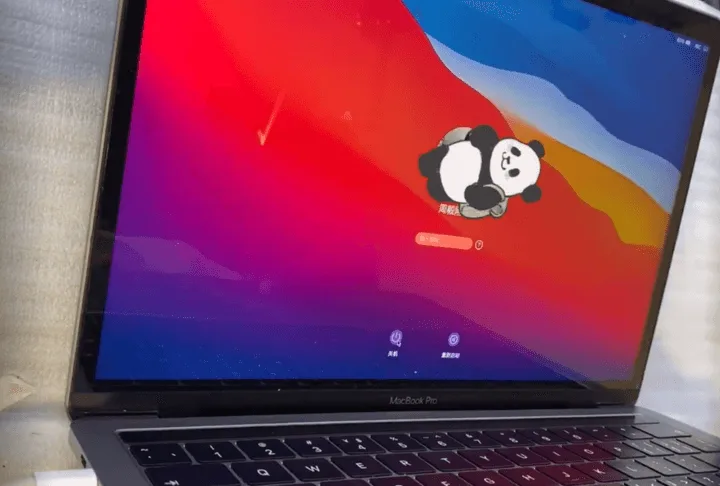

Por último, pero no menos importante, montar el MacBook y arrancarlo para tener una prueba. El dispositivo se puede arrancar con normalidad y todas las funciones también se prueban OK.

Lección aprendida

Presta atención a los detalles de la reparación, a veces los problemas graves se deben a cosas insignificantes.

En este caso, si vuelve a comprobar la pantalla, se asegura de que todo está bien y, a continuación, monta el MacBook, el problema podría evitarse.
