Das Vivo Y52s, das am 7. Dezember 2020 angekündigt wurde, hat durch seine beeindruckenden Funktionen Aufmerksamkeit erregt, aber wie jedes Gerät ist es nicht ohne Herausforderungen. Ein häufiges Problem, mit dem Nutzer konfrontiert sind, ist die Beschädigung des SIM-Karte Dies kann passieren, wenn eine SIM-Karte im Steckplatz stecken bleibt. Diese Frustration führt oft zu falscher Handhabung, was zu einem gebrochenen Fach und einem deformierten Steckplatz führt. In diesem Blogbeitrag werden wir den Reparaturprozess für den SIM-Kartensockel des Vivo Y52s untersuchen und Einblicke in effektive Lösungen und vorbeugende Maßnahmen geben, um Ihr Smartphone in optimalem Zustand zu halten.
Telefon Details

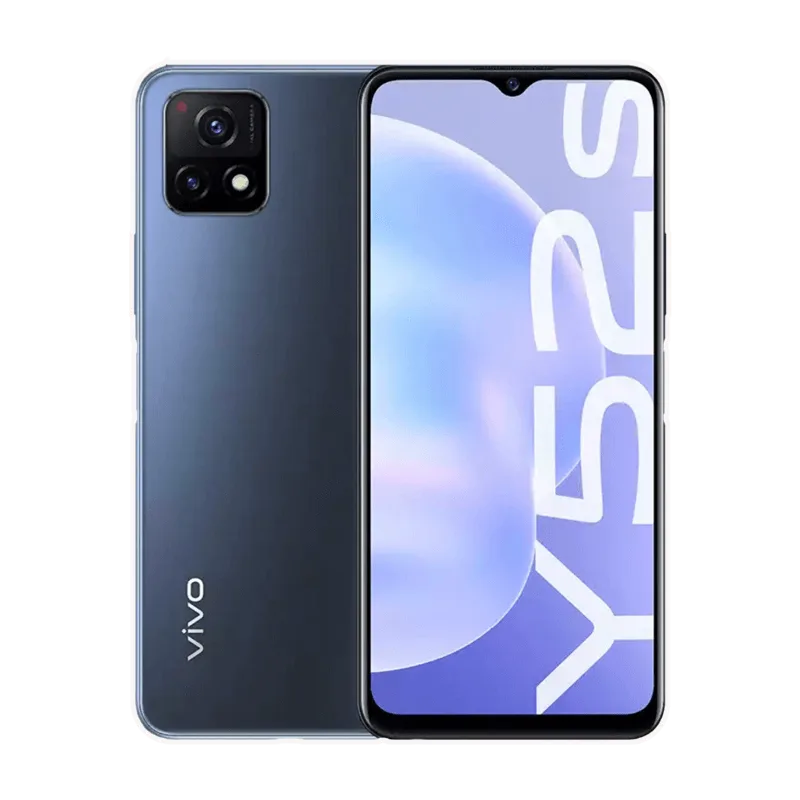

Modell: Vivo Y52s
Angekündigt: 2020, Dezember 07
Defekt-Phänomen

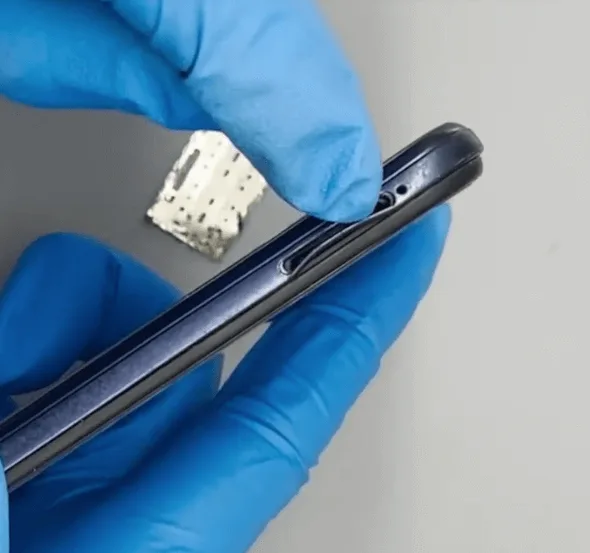

Ein Kunde versuchte, die SIM-Karte auszutauschen, aber sie blieb im Steckplatz stecken. Als er versuchte, das SIM-Kartenfach gewaltsam zu entfernen, zerbrach es, und der SIM-Steckplatz wurde verformt.
Fehlersuche
1: Erste Funktionsprüfung

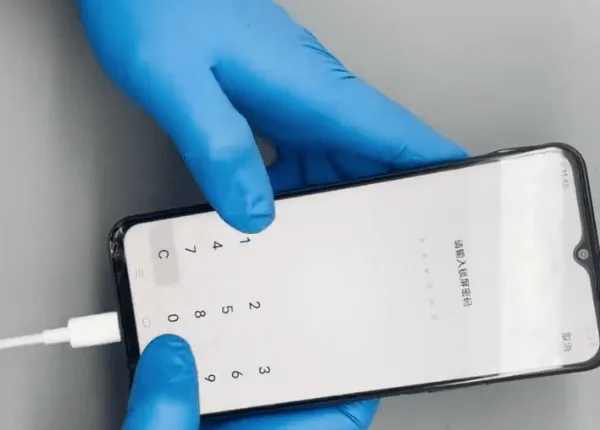

Testen Sie die Funktionen des Telefons. Abgesehen von der Funktionalität der beschädigten SIM-Karte funktionieren alle anderen Funktionen einwandfrei.
2: Demontage

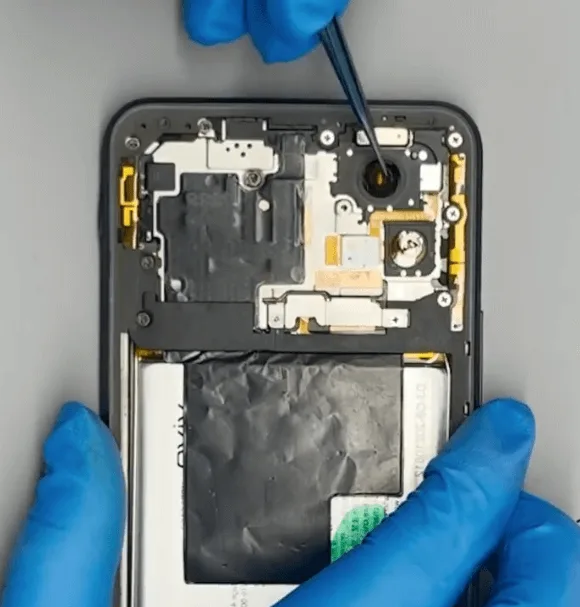

Nehmen Sie das Telefon auseinander und schützen Sie dabei die Kameras mit Aufklebern, um Schäden während der Reparatur zu vermeiden.
3: Bewertung des Schadens

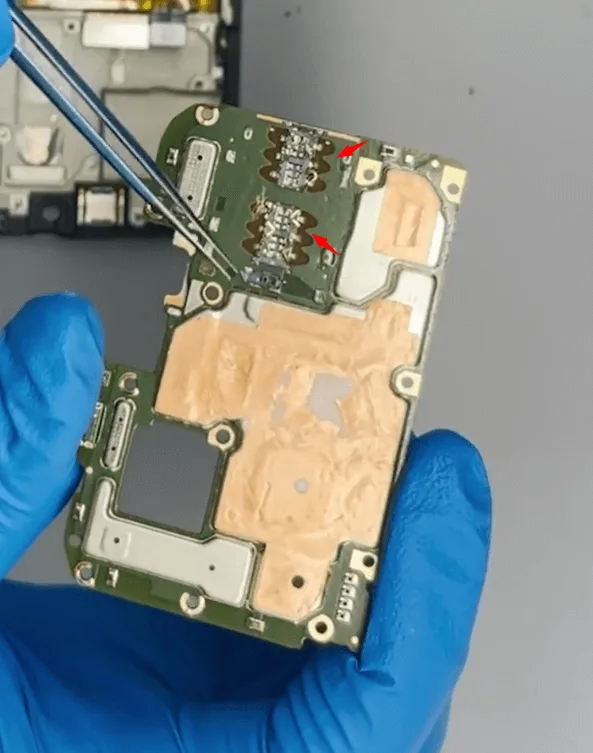

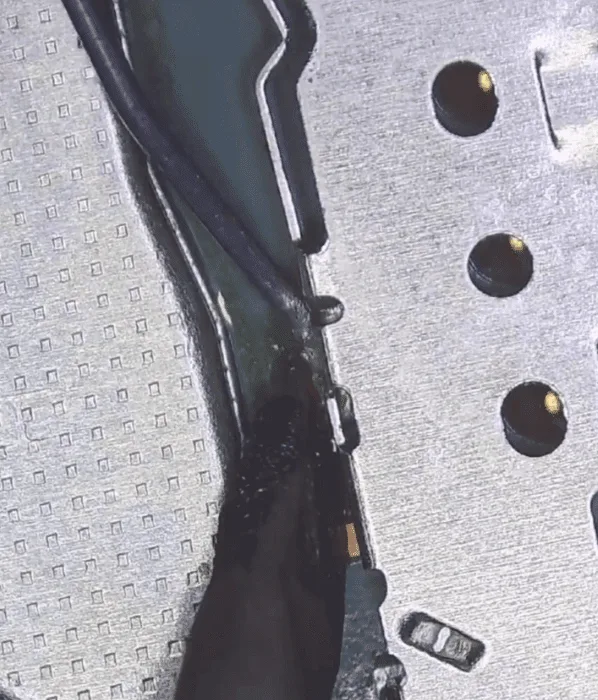

Der SIM-Steckplatz wurde gewaltsam von der Hauptplatine entfernt, wobei einige Teile auf der Platine zurückblieben.
Untersuchen Sie den Bereich unter dem Mikroskop, um etwaige verbleibende Komponenten oder Schäden zu identifizieren.
Reparatur-Prozess
1: Restlichen SIM-Steckplatz entfernen
Verwenden Sie eine Heißluftpistole, um die verbleibenden Teile des SIM-Kartensteckplatzes vorsichtig zu erhitzen und von der Leiterplatte zu entfernen.
2: Reinigen Sie die Leiterplatte

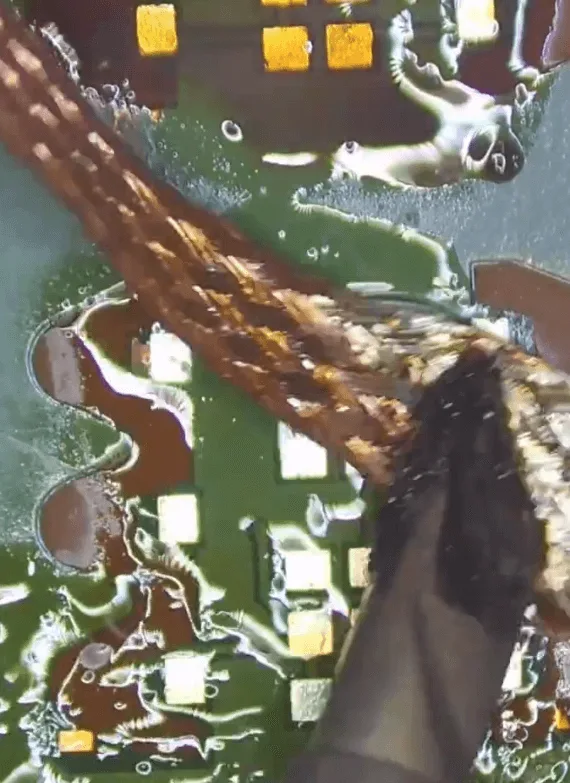

- Tragen Sie Flussmittel auf die Lötpaste auf und reinigen Sie dann die Zinnpads auf der Leiterplatte mit einem Lötdocht.

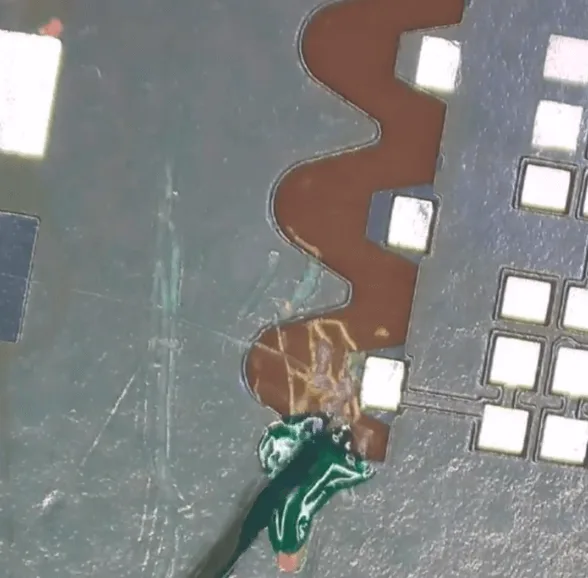

- Untersuchen Sie die Leiterplatte auf Stellen, an denen der Schutzlack entfernt wurde.
- Bringen Sie an diesen Stellen eine UV-Maske an und härten Sie sie mit einer UV-Lampe aus, um eine gute Isolierung zu gewährleisten.
3: Installieren Sie den neuen SIM-Karten-Sockel
- Richten Sie den neuen SIM-Kartensockel an der richtigen Position auf der Platine aus.

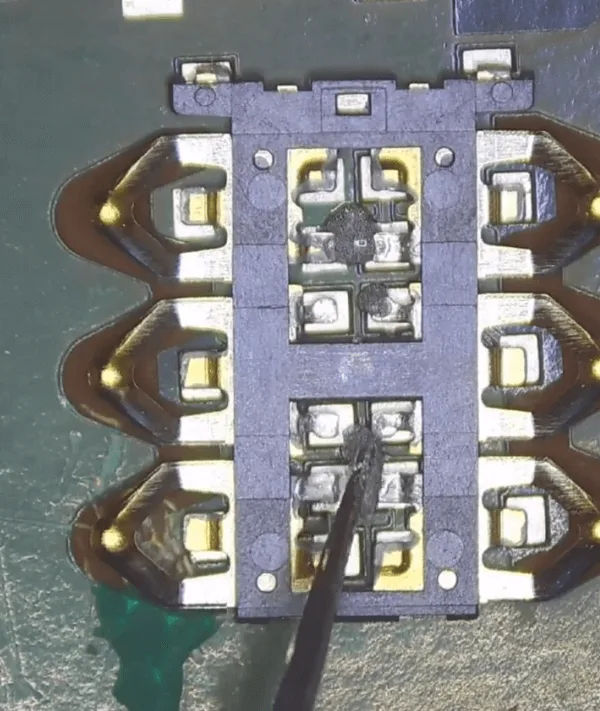

- Tragen Sie eine kleine Menge Lötpastenflussmittel auf die Stelle auf.

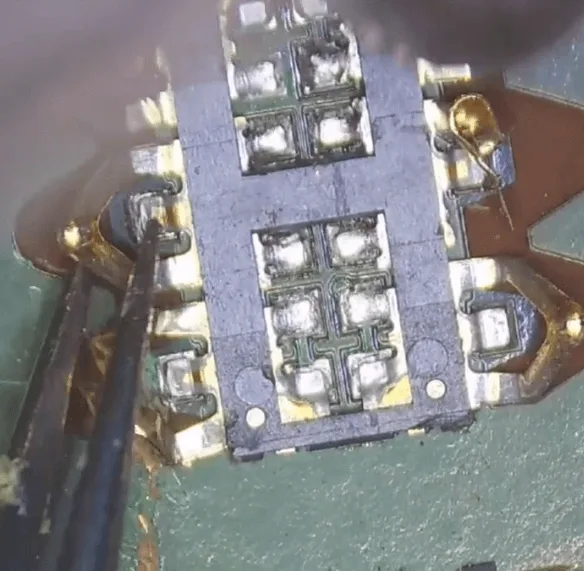

- Erhitzen Sie den Bereich gleichmäßig mit einer Heißluftpistole, bis die Lötpaste schmilzt und den SIM-Sockel auf der Platine befestigt.

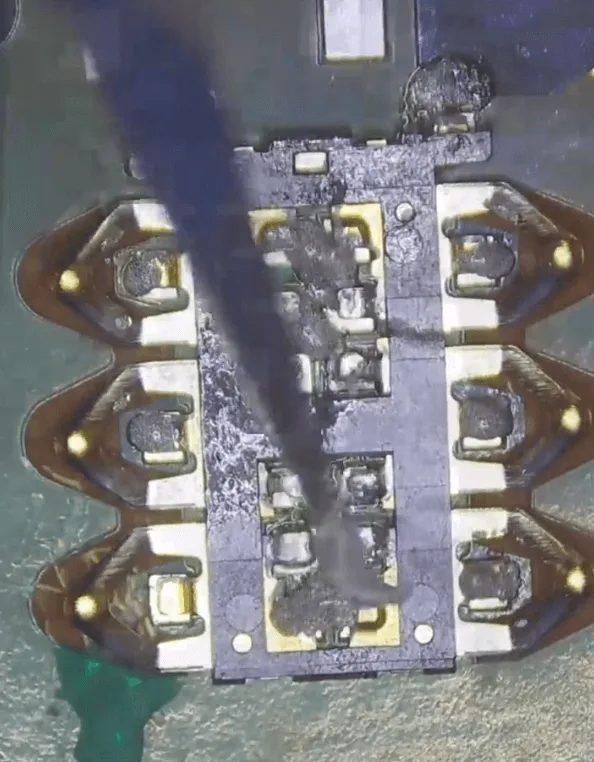

- Bei Pins, bei denen nicht genügend Lot vorhanden ist, tragen Sie mehr Lötpaste auf und erhitzen Sie sie erneut, um sicherzustellen, dass der SIM-Sockel sicher verlötet ist.
Tipp: Seien Sie beim Erhitzen vorsichtig, damit die Kunststoffteile des SIM-Sockels nicht schmelzen.
4: Löten Sie den verbleibenden SIM-Sockel
- Wiederholen Sie den Vorgang für den zweiten SIM-Sockel, wenn das Gerät über zwei SIM-Steckplätze verfügt.

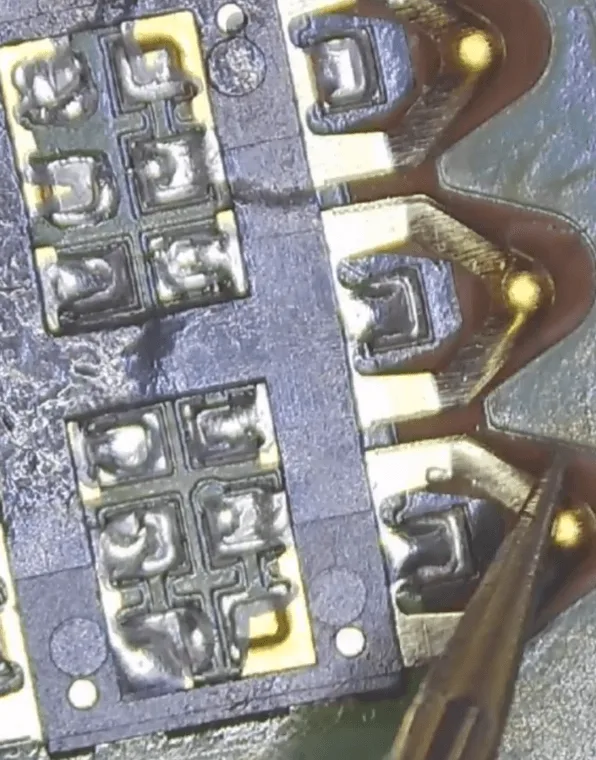

- Messen Sie die Diodenwerte der einzelnen Pads, um sicherzustellen, dass sie im normalen Bereich liegen.

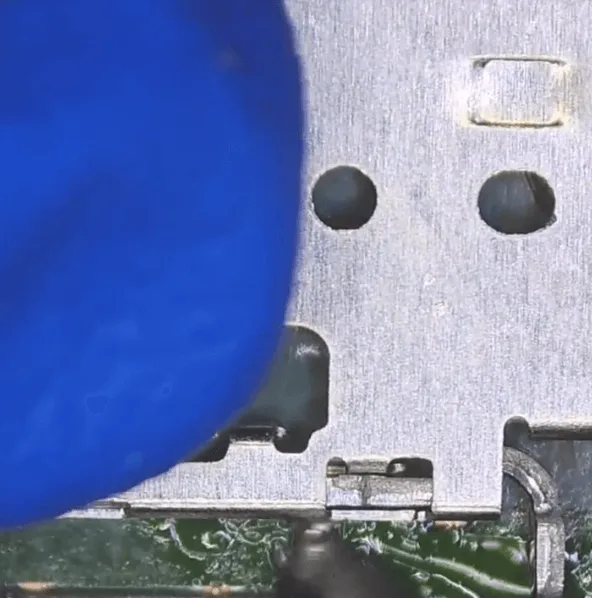

5: Löten der SIM-Karten-Abschirmung
- Tragen Sie Lötpaste auf, richten Sie die Abschirmung der SIM-Karte aus und löten Sie sie dann mit einem Lötkolben auf die Hauptplatine.
- Für größere Lötstellen verwenden Sie zusätzlichen Lötdraht, um die Verbindung zu verstärken.

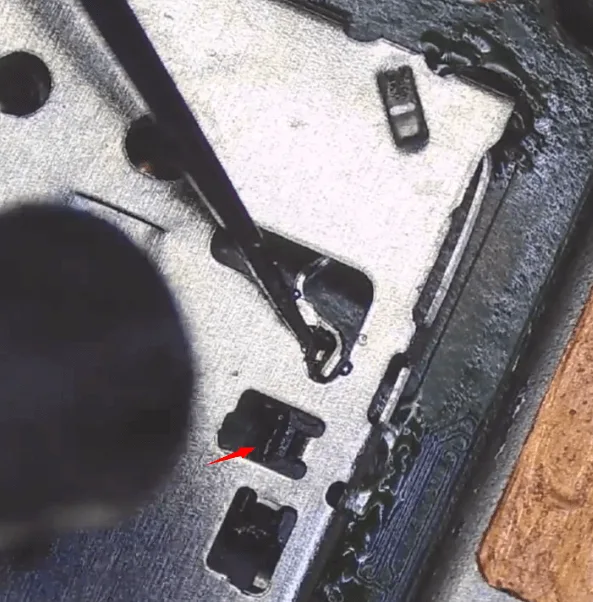

6: Prüfen Sie das Hot Plug Joint Pad
Überprüfen Sie die Hot-Plug-Verbindungsstelle, um sicherzustellen, dass sie richtig verlötet ist. Wenn es nicht sicher verlötet ist, muss das Telefon möglicherweise jedes Mal neu gestartet werden, wenn die SIM-Karte ausgetauscht wird, um sie zu aktivieren.
7: Endkontrollen

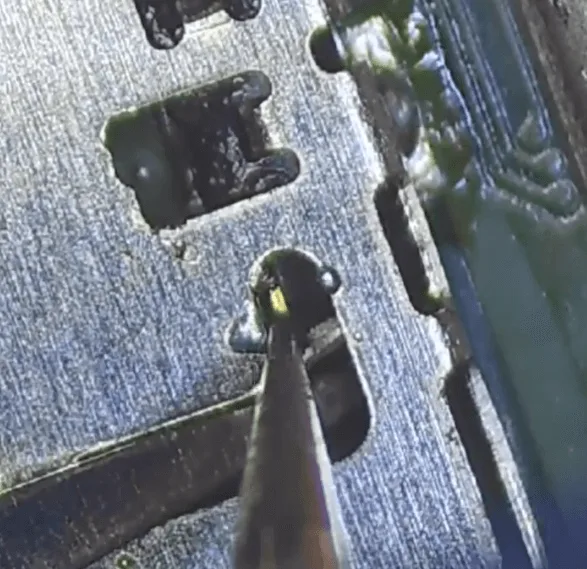

- Setzen Sie das Schrapnell zurück und messen Sie den Diodenwert am Stift, um die korrekte Lötung zu bestätigen.
- Sobald der SIM-Sockel fest mit der Platine verlötet ist, reinigen Sie die Hauptplatine mit Platinenreiniger.

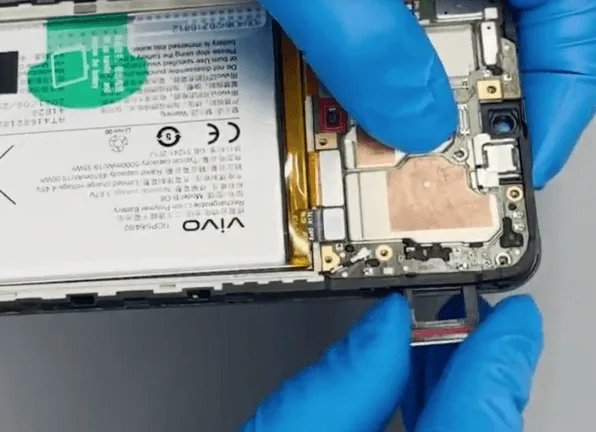

8: Zusammenbau und Prüfung

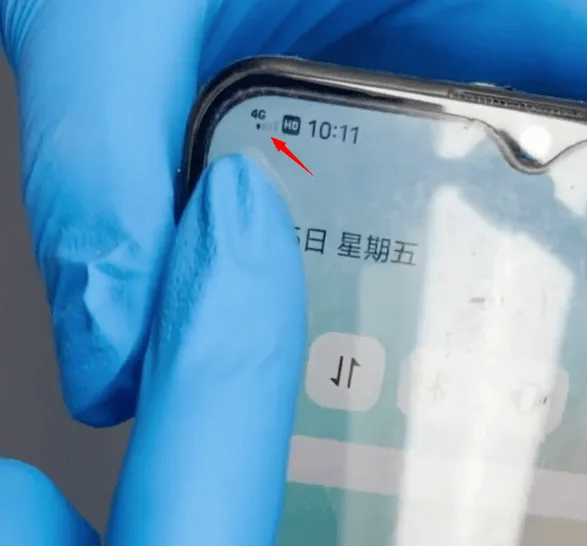

Bauen Sie das Telefon wieder zusammen und testen Sie die Funktionalität der SIM-Karte. Die SIM-Karte sollte nun erkannt werden und das Problem behoben sein.
Schlussfolgerung:
Mit diesen Schritten wurde der SIM-Kartensockel des Vivo Y52s erfolgreich repariert und die volle Funktionalität des Geräts wiederhergestellt, ohne dass zusätzliche Ersatzteile benötigt wurden. Dieser Reparaturvorgang zeigt, wie wichtig Präzision und Liebe zum Detail bei der Reparatur von Mobiltelefonen sind.
