Réparation du problème de rétroéclairage du MacBook A2337

J'ai reçu un MacBook A2337 sans problème de rétroéclairage.

Numéro de modèle: A2337

Année de publication: Fin 2020

Phénomène de défaut

Le MacBook a été réparé par un autre atelier de réparation et peut démarrer normalement, mais l'écran d'affichage du MacBook s'éteint. le rétroéclairage ne fonctionne pas.

Dépannage

En démontant le MacBook, on s'aperçoit d'abord qu'il manque des caches de protection.

(Les couvercles de protection ne sont pas faciles à trouver sur les plateformes commerciales en ligne ou sur le marché, ce serait un petit casse-tête... Il est vraiment important de prendre de bonnes habitudes de réparation, tant pour la réputation de l'atelier de réparation que pour l'intérêt fondamental du client. )

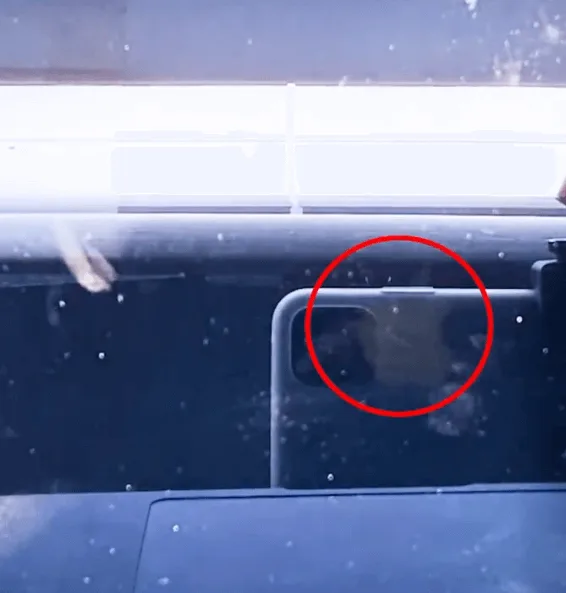

Démarrez ensuite le MacBook et vérifiez attentivement, nous pouvons voir le logo Apple, mais il est très faible.

Ensuite, démontons la carte mère et mesurons la valeur de la diode autour du circuit intégré de rétroéclairage.

Après mesure, toutes les valeurs des diodes autour du circuit intégré de rétroéclairage sont normales.

Il est ensuite connecté à la machine d'alimentation en courant continu pour mesurer les valeurs de tension.

Après la mesure, il s'avère que la puissance d'entrée du rétroéclairage de 5V ne peut pas être mesurée.

Comme le montre le schéma fonctionnel simplifié, la tension de 5 V est envoyée de l'UV300 au circuit intégré de rétroéclairage UP800. Il y a donc deux possibilités pour que la tension de 5V ne soit pas générée

• Les conditions de travail de l'UC300 ne sont pas satisfaites
• UC300 lui-même avec problème

Après mesure, la tension d'entrée de 12V est OK

Concentrons-nous donc sur la vérification du rétroéclairage de l'IC UP800 et de l'UC300.

Examinez attentivement le circuit intégré de rétroéclairage au microscope. Le circuit intégré de rétroéclairage a été réparé auparavant et une grande quantité de flux de soudure s'est écoulée de la base de la puce.

De l'autre côté, un éclat a également été réparé auparavant

Continuer à vérifier la puce 5VS2 UC300, la puce n'a pas été réparée, mais une petite résistance autour d'elle semble anormale.

Comme l'indique la flèche, cette petite résistance est liée au signal ENABLE de l'UC300.

Nous l'avons légèrement poussé avec la pince à épiler et il s'est détaché facilement, ce qui pourrait expliquer l'absence de rétroéclairage.

Processus de réparation

Remplacez la petite résistance par une nouvelle, puis nettoyez soigneusement la carte mère.

Ensuite, connectez l'appareil à l'alimentation en courant continu et mesurez à nouveau la tension de 5V pour le rétroéclairage.

Cette fois, la tension de 5V pour le circuit intégré de rétroéclairage peut être mesurée

Assemblez ensuite le MacBook et testez-le à nouveau, le MacBook peut s'afficher normalement. Le problème est résolu par le remplacement de la résistance RC333.
